مستندات VAR ثابت SVG للحصول على تعويض الطاقة التفاعلي الديناميكي

1. نظرة عامة على Generator SVG

سلسلة تحسين عوامل الطاقة المتقدمة CoePower مولد VAR ثابت (SVG) هو عاكس IGBT على أساس 3 تصميم مستوى منتج PFC ذكي, هذا SVG Static Var Generator لديه نطاق تعويض واسع من -1 ل +1 تأخر, وقيادة تعويض الطاقة التفاعلية, تصحيح عدم التوازن من ثلاث مراحل, والتخفيف التوافقي.

CoePower Design SVG يوفر وضع عمل PF مستهدف, ينظم عامل قوة PF إلى قيمة الإعداد في HMI في الوقت الحقيقي, يكتشف تيار الحمل من خلال محول تيار خارجي CT, ثم يحلل الحمل المطلوب قيمة التيار التفاعلي بواسطة برنامج التحكم في DSP في الوقت الفعلي, ثم يولد إشارة PWM إلى العاكس IGBT لإخراج اتجاه معاكس ولكن نفس القيمة تيار لتعويض التيار التفاعلي لتلبية عامل القدرة المستهدف.



2. المعلمات الفنية

الجهد المقنن	110-690الخامس
القدرة المقدرة	5المتبقية 120kvar
تكرار	50/60هرتز
وضع الأسلاك	3P3W/3P4W
نطاق تصفية	3-13الترتيب التوافقي
وظيفة	التخفيف التوافقي, التعويض التفاعلي, مرحلة الخلل الموازنة
وقت الاستجابة الكامل	<10آنسة
تبديل التردد	20khz
فقدان الطاقة	<2.5%
معيار	IEC61000/62477
تواصل	بروتوكول Modbus/Ethernet الاختياري

حل AHF و SVG مخصص

3. الميزات الرئيسية

● تم تصميم SVG بواسطة مفهوم المكون ويمكنه تقديم تعويض لكل من الأحمال السعة والاستقرائية, وبالتالي الحصول على تأثير تعويض مع مستوى PF 0.99 وتجنب الإفراط في التعويض والتعويضات

● وقت الاستجابة الكامل لـ SVG أقل من 10 MS ووقت الاستجابة الديناميكية أقل من 50 μs, جعل SVG اختيارًا أفضل لبيئة سريعة التغير.

● لا يتطلب المكثف الذي يأتي مع SVG تركيب بنك المرشح; لذلك لن يحدث تضخيم الرنين. فضلاً عن ذلك, كجهاز تعويض نشط وجهاز مصدر حالي يعتمد مكونات قطع مثل IGBT, SVG تخرج من المقاومة من منظور الآلية, تحسين الاكتمال بشكل كبير.

● يمكن لـ SVG ضبط الطاقة التفاعلية بشكل مستمر بشكل ديناميكي وبشكل ثنائي الاتجاه (-1 ل +1); وهذا يعني, يمكن لـ SVG إخراج الطاقة التفاعلية باستمرار في كل من ظروف العمل الاستقرائية المكونة من السعة والتصنيف ويمكن أن تجعل تعويضًا مستمرًا في نطاق واسع إذا كان مع مكثف ثابت.

● لا تحتاج SVG إلى مكثف أو مفاعل كبير السعة ليكون بمثابة عناصر تخزين الطاقة, والمنطقة التي تشغلها هي مجرد نصف تلك التي تشغلها أنواع أخرى من مجموعات التعويضات الديناميكية بنفس السعة, أو حتى منطقة أصغر. علاوة على ذلك, تعتمد SVG على التصميم المعياري وتثبيت من نوع الخزانة, الذي لا يتطلب سوى بضع جهود في التصميم والتركيب الهندسي.

● تم تصميم SVG مع دائرة تعويض نشطة; لذلك, إن جهد الشبكة له تأثير ضئيل على قدرة التعويض. يطابق إخراج التيار التفاعلي حالة العمل حتى عندما يكون جهد شبكة الطاقة منخفضًا.

● SVG لديها فقدان طاقة منخفضة وتحتاج إلى القليل من الصيانة, لذا فإن فرص الرنين المفرط منخفضة جدا. تستمر حياة الخدمة لأكثر من عشر سنوات (مع MTBF أطول من 100,000 ساعات).

● كفاءة عالية >97%



4. CoePower Static Var Generator SVG حالات تثبيت SVG

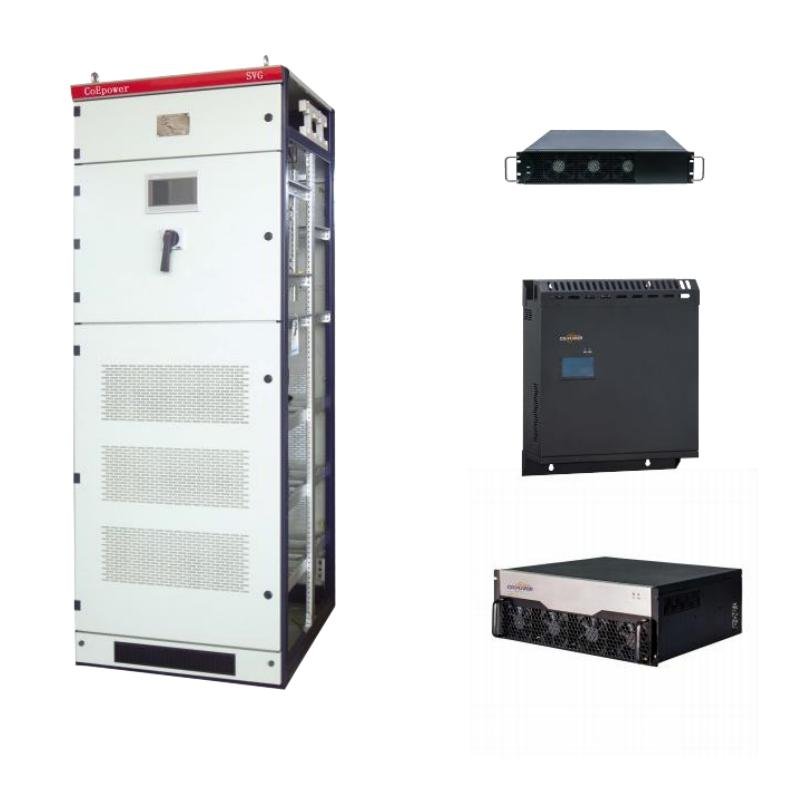

شنت الجدار SVG	خزانة داخلية للأرضية	رف شنت SVG

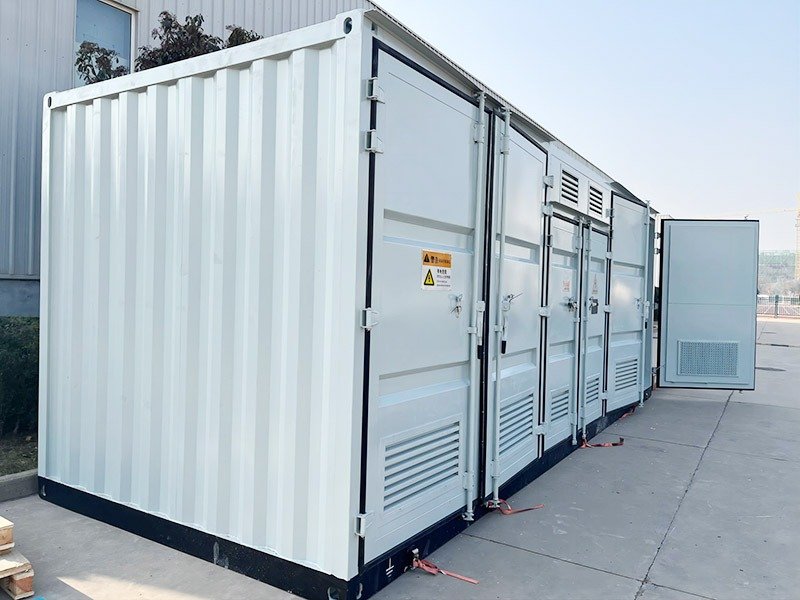

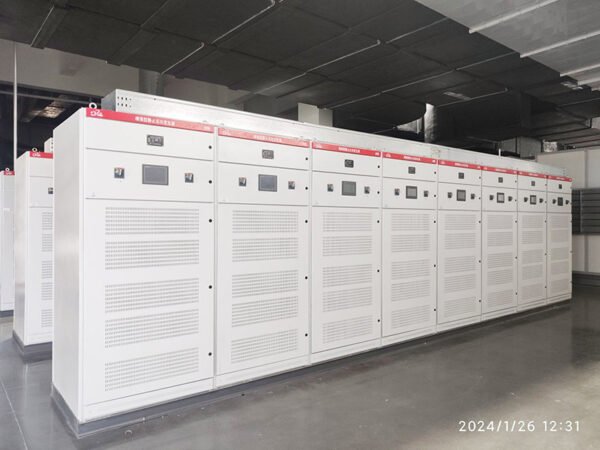

5. آثار تثبيت CoePower Static Var Generator SVG

حل إدارة جودة الطاقة CoePower لمواقع توليد الطاقة الكهروضوئية الموزعة

تساعد أجهزة تعويضات الطاقة التفاعلية الفاعلة في سلسلة F-SVG على حل مشكلة تعويض الطاقة التفاعلي لآلة الانصهار

حل تعويض الطاقة التفاعلي لجهاز اللحام الفوري



6. CoePower نموذجي FAR SVG Field SVG حقل SVG

مولد VAR ثابت (SVG), يُعرف أيضًا باسم تعويض متزامن ثابت (Statcom) في بعض السياقات, يستخدم لتعويض الطاقة التفاعلي الديناميكي في أنظمة الطاقة الكهربائية. يساعد في تنظيم استقرار الجهد, تحسين جودة الطاقة, وتعزيز كفاءة الشبكة. فيما يلي حقول التطبيق الرئيسية:

-انتقال الطاقة & توزيع
تثبيت الجهد في شبكات الجهد العالي
تقليل خسائر النقل
تحسين موثوقية النظام وتقليل انقطاع التيار الكهربائي
التعويض عن اختلافات الطاقة التفاعلية

-تكامل الطاقة المتجددة
استقرار الرياح وتوليد الطاقة الشمسية
تخفيف تقلبات الجهد بسبب التوليد المتقطع
تعزيز امتثال رمز الشبكة لمصادر الطاقة المتجددة

-التطبيقات الصناعية
تقليل عقوبات عامل القدرة عن طريق التعويض عن الطاقة التفاعلية
تحسين استقرار الجهد للأحمال الصناعية الكبيرة (على سبيل المثال, مصانع الصلب, نباتات الأسمنت)
منع وميض وتوافقيات في عمليات التصنيع الحساسة

-السكك الحديدية الكهربائية & أنظمة المترو
تحسين جودة الطاقة لأنظمة الجر
التعويض عن الطلب الديناميكي على الطاقة التفاعلية للقطارات الكهربائية
تقليل انخفاض الجهد على طول شبكات طاقة السكك الحديدية

-مراكز البيانات & المباني التجارية
تعزيز عامل الطاقة لتجنب الرسوم الإضافية من المرافق
ضمان إمدادات الطاقة المستقرة للبنية التحتية لتكنولوجيا المعلومات الحرجة
تخفيف التوافقيات وتقلبات الجهد

-في الخارج & التطبيقات البحرية
استقرار الجهد في مزارع الرياح البحرية
تحسين جودة الطاقة في السفن والمنصات الخارجية
تعويض عن تقلب الأحمال في الأنظمة الكهربائية البحرية



7. اختبار TUV EMC الدولي TUV EMC

هذا الاختبار	اختبار CQC	اكتب تقرير اختبار



8. الأسئلة الشائعة حول SVG Static Var Generator

س 1: ما هو مولد VAR ثابت (SVG)?

مولد VAR ثابت (SVG) هو جهاز جودة الطاقة لتعويض الطاقة التفاعلي الديناميكي. يساعد في تثبيت مستويات الجهد وتحسين عامل الطاقة عن طريق الحقن أو امتصاص الطاقة التفاعلية حسب الحاجة. على عكس البنوك المكثفة التقليدية, يوفر SVG تعويضًا في الوقت الفعلي ويعمل بشكل فعال في ظل ظروف تحميل مختلفة.



Q2: كيف يمكنك تحديد مولد VAR ثابت?

عند اختيار SVG, النظر في العوامل التالية:

-الطلب على الطاقة التفاعلية: حدد تصنيف KVAR المطلوب بناءً على احتياجات الطاقة التفاعلية لنظام الطاقة.

-نوع التحميل: مناسبة للصناعات مع متطلبات الطاقة التفاعلية, مثل اللحام, مراكز البيانات, والنباتات الصلب.

-وقت الاستجابة: ابحث عن أوقات الاستجابة السريعة (عادة <5آنسة) للتعامل مع الأحمال الديناميكية.

-جهد النظام والقدرة: ضمان التوافق مع البنية التحتية الكهربائية الحالية.

-بيئة التثبيت: النظر في المنشآت الداخلية أو الخارجية والعوامل البيئية مثل درجة الحرارة والرطوبة.



س 3: ما هو الفرق بين مولد VAR ثابتة وبنك مكثف?

SVG: يستخدم إلكترونيات الطاقة المتقدمة (التكنولوجيا القائمة على IGBT) للحصول على تعويض الطاقة في الوقت الفعلي, توفير مستمر, السيطرة بدون خطوة.

بنك مكثف: يستخدم المكثفات الثابتة أو المحولة للتعويض عن الطاقة التفاعلية في خطوات منفصلة, والتي قد تؤدي إلى التعويض الزائد أو التقليل.



س 4: ما هو الفرق بين SVG (مولد VAR ثابت) و AHF (مرشح التوافقي النشط)?

ميزة	SVG (مولد VAR ثابت)	آه (مرشح التوافقي النشط)
الوظيفة الأساسية	تعويض الطاقة التفاعلية (تصحيح عامل الطاقة)	التعويض التوافقي & تصحيح عامل الطاقة
فائدة رئيسية	استقرار الجهد, عامل القدرة المحسّن	الحد من التشويه التوافقي
الأفضل ل	تصحيح عامل الطاقة & استقرار الجهد	البيئات الغنية التوافقي (VFDs, يو بي إس, الأحمال غير الخطية)
تكنولوجيا	تعويض في الوقت الحقيقي القائم على IGBT	تصفية التوافقي في الوقت الحقيقي القائم على IGBT
سرعة الاستجابة	<5آنسة	<1آنسة
تأثير على التوافقيات	لا يلغي التوافقيات	يلغي بنشاط التوافقيات

SVG مثالي لاستقرار الجهد والتحكم في الطاقة التفاعلية.

AHF أفضل للبيئات الغنية بالتوافقي وتحسين جودة الطاقة.

لحلول جودة الطاقة الكاملة, يمكن استخدام SVG و AHF معًا في الأنظمة الكهربائية المعقدة.



س 5: هل SVG مناسب لجميع أنواع الأحمال?

يعد SVG مثاليًا للأحمال الديناميكية التي تتطلب تعويض الطاقة التفاعلي وتصحيح عامل الطاقة, مشتمل:

معدات اللحام (آلات اللحام قوس, آلات اللحام المقاومة)

المصاعد, الرافعات (تغيير الأحمال بسرعة)

أنظمة الطاقة المتجددة (قوة الرياح, الطاقة الشمسية الكهروضوئية)

التطبيقات الصناعية (فُولاَذ, كيميائية, صناعات الأسمنت)

مراكز البيانات, المستشفيات, المطارات (متطلبات جودة الطاقة العالية)
لكن, SVG لها تأثيرات محدودة على الأحمال المقاومة النقية (على سبيل المثال, سخانات كهربائية).



س 6: سوف SVG تعارض مع AHF (مرشح التوافقي النشط)?

لا, يمكن لـ SVG و AHF العمل معًا لتحسين جودة الطاقة الإجمالية:

يركز SVG على تعويض الطاقة التفاعلي وتحسين عامل الطاقة.

AHF يلغي التوافقيات ويقلل من التشويه التوافقي الكلي (THD).

يعد استخدام كلاهما مثاليًا للبيئات ذات الأحمال غير الخطية مثل VFDS, يو بي إس, وأفران القوس الكهربائي.
