رک نصب شده فیلتر هارمونیک فعال در مقابل دیواری نصب شده AHF

فیلتر هارمونیک فعال چیست (قوای)?

یک فیلتر هارمونیک فعال (قوای) از اینورترهای مبتنی بر IGBT و الگوریتم های DSP/FFT در زمان واقعی برای تزریق جریانهای فاز معکوس استفاده می کند, کاهش اعوجاج هارمونیک جریان (تدی) به زیر 5%. این فیلترها همچنین توان راکتیو و عدم تعادل فاز را متعادل می کنند, ارائه بهبودهای پویا در کیفیت توان

ویژگی های کلیدی در سری AHF CoEpower عبارتند از:

-پاسخ سریع (<10 ام‌اس)

-فیلتر کردن هارمونیک ها از مرتبه 3 تا 51

-راندمان ≥97%, تلفات حرارتی ≤3%

-مطابقت و پشتیبانی IEC61000/62477 برای Modbus/Ethernet

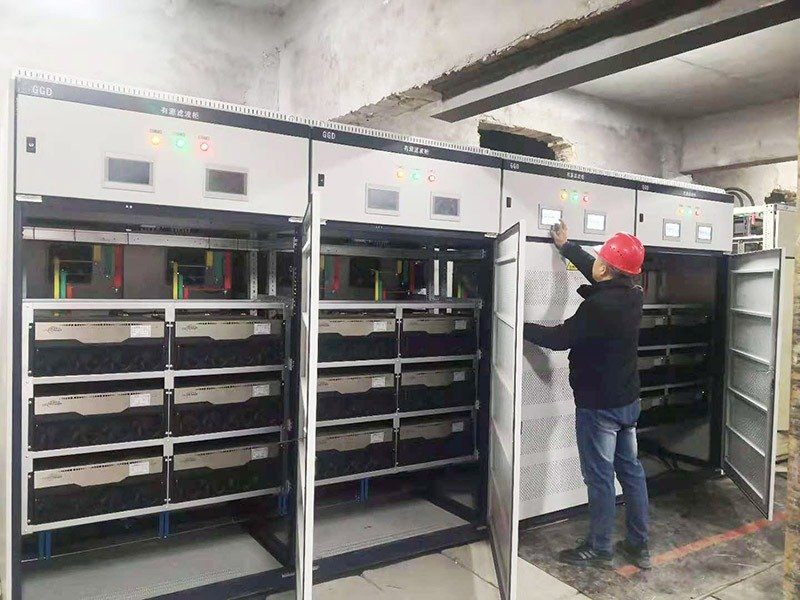

ماژول AHF نصب شده روی قفسه

ماژول AHF موازی روی قفسه CoEpower برای ادغام در قفسه های استاندارد یا کابینت های کنترل طراحی شده است.. هر ماژول 30A-150A را کنترل می کند و می تواند تا 750A در هر کابینت ترکیب شود.

نکات برجسته:

مدولار & مقیاس پذیر: ماژول ها را روی هم قرار دهید تا ظرفیت را به طور یکپارچه افزایش دهید.

کنترل متمرکز: 7″ کنترلر LCD برای نظارت و پیکربندی یکپارچه.

استفاده بهینه از فضا: ایده آل برای اتاق های کنترل, قفسه های مرکز داده, یا تابلو برق بزرگ.

موارد استفاده ایده آل: مراکز داده, اتاق های کنترل صنعتی, کابینت های اتوماسیون, و سیستم های انرژی بزرگ که نیاز به ظرفیت بالا دارند, جبران هارمونیک انعطاف پذیر.

واحد AHF دیواری

AHF دیواری یک واحد ماژولار فشرده است که از 30 آمپر تا 150 آمپر در هر ماژول متغیر است و از استقرار موازی نامحدود پشتیبانی می کند. (از جمله کابینت های کف اختیاری)

نکات برجسته:

نصب انعطاف پذیر: نصب مستقیم روی دیوار باعث صرفه جویی در فضای قفسه یا زمین می شود.

فضا کارآمد: مناسب برای فضاهای دیواری در ادارات, امکانات تجاری, یا پست های محلی.

سریع & استقرار آسان: نصب Plug-and-play بدون ایجاد اختلال در پانل های موجود.

موارد استفاده ایده آل: واحدهای تولیدی کوچک تا متوسط, اتاق های اداری/سرور, تاسیسات محلی در ساختمان های تجاری, بیمارستان, شارژرهای EV, و ریزشبکه ها.

Rack vs Wall AHF: مقایسه کنار هم

نشان	AHF نصب شده روی قفسه	AHF دیواری
نصب	ماژول در قفسه / کابینت قرار داده شده است	به طور مستقیم بر روی دیوار یا در کابینت زمین نصب می شود
ظرفیت & مقیاس پذیری	30A–150A/ماژول, تا 750A گسترش یابد	30A–150A/ماژول, نصب موازی موجود است
استفاده از فضا	فضای قفسه در پانل های کنترل	قفسه ها را آزاد می کند; از املاک دیواری استفاده می کند
کنترل کنید & نظارت	کنترلر متمرکز 7 اینچی در هر کابینت	نظارت محلی; ارتباط شبکه از طریق Modbus/Ethernet
نگهدار & دسترسی داشته باشید	دسترسی داخل قفسه - به دسترسی رک نیاز دارد	دسترسی در سطح دیوار - نگهداری راحت
بهترین مناسب برای	مراکز داده, سیستم های کنترل صنعتی, تاسیسات مقیاس پذیر	دفاتر, گیاهان کوچک, تاسیسات توزیع شده

انتخاب AHF مناسب برای امکانات شما

1, ارزیابی نیازهای ظرفیت

مسائل هارمونیک جزئی (≤150A) ← دیواری

تقاضا با تراکم بالا (≥300A) → روی قفسه نصب شده است

2, در دسترس بودن فضا

فضای رک خالی است? → روی قفسه نصب شوید

بدون فضای قفسه یا بارهای توزیع شده? → دیواری را انتخاب کنید

3, تنظیمات برگزیده را کنترل کنید

رابط متمرکز می خواهید? → سیستم نصب شده روی قفسه ترجیح داده می شود

واحدهای بومی سازی شده کافی است? ← کت و شلوارهای دیواری مناسب است

4, نیازهای مقیاس پذیری

پیش بینی گسترش آینده → ماژول های Rack به راحتی مقیاس می شوند

نیازهای ظرفیت ثابت → نصب روی دیوار ایده آل است

در نتیجه, برای بزرگ, تاسیسات متمرکزی که نیاز به مقیاس پذیری دارند, کاهش هارمونیک با ظرفیت بالا, فیلترهای فعال هارمونیک رک نصب شده از CoEpower راه حل ایده آلی هستند. در ضمن, AHF های دیواری فشرده ارائه می دهند, قابل انعطاف, و عملکرد مقرون به صرفه برای نصب های محلی.

مراحل بعدی:

-سطوح هارمونیک سیستم خود را ارزیابی کنید (تدی, اندازه بار)

-بر اساس فضا و طرح های توسعه، فرم فاکتور مناسب را انتخاب کنید

برای دریافت قیمت سفارشی یا برنامه ریزی یک مشاوره فنی با CoEpower تماس بگیرید.
