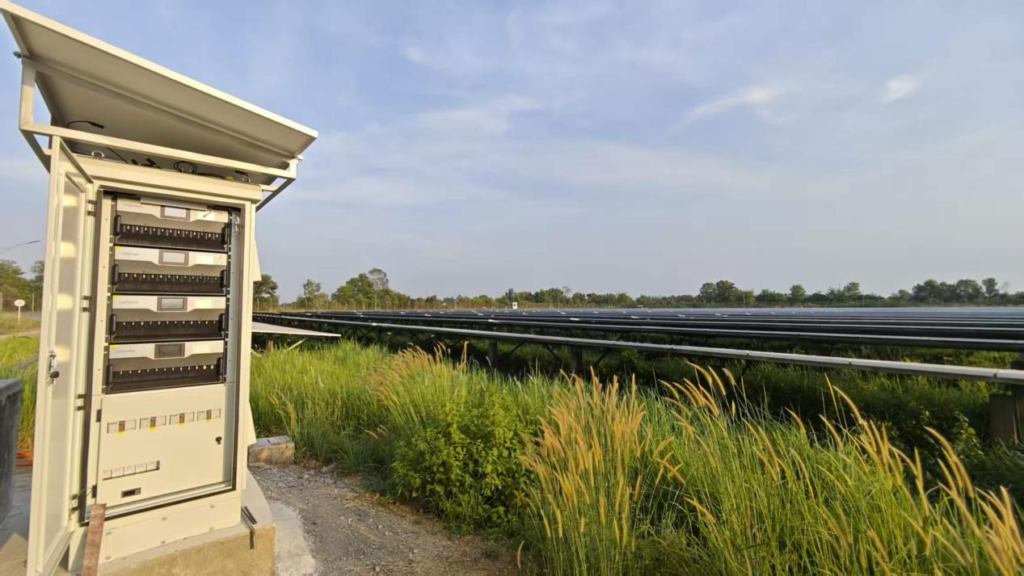

Studi Kasus Filter Harmonik Aktif untuk Pembangkit Listrik Tenaga Surya di Vietnam
Bagaimana CoEpower Mengurangi Distorsi Harmonik dalam a 40.8 Pembangkit Listrik Tenaga Surya MW dan Mencapai Kepatuhan Jaringan Penuh
Ketika proyek tenaga surya skala utilitas terus berkembang di seluruh dunia, Distorsi harmonik pada pembangkit listrik fotovoltaik telah menjadi isu yang semakin penting bagi pemilik pembangkit listrik, kontraktor EPC, dan operator jaringan. Sementara sistem PV menyediakan energi bersih, pembangkitan berbasis inverter juga dapat menimbulkan arus harmonik yang signifikan ke dalam jaringan listrik, menciptakan risiko terhadap kepatuhan, efisiensi, dan stabilitas sistem jangka panjang.
Dalam proyek ini, CoEpower menyediakan Filter Harmonik Aktif yang disesuaikan (Ahf) solusi untuk a 40.8 Pembangkit listrik tenaga surya yang terhubung ke jaringan MW di Vietnam. Dengan menerapkan kompensasi harmonik tingkat sumber pada setiap keluaran inverter, tim teknik kami berhasil mengurangi THDi pabrik 6.1% ke 1.1% di 115 titik koneksi jaringan kV, memastikan kepatuhan penuh terhadap peraturan kualitas listrik di Vietnam.
Proyek ini dengan jelas menunjukkan bagaimana Filter Harmonik Aktif CoEpower untuk pembangkit listrik tenaga surya dapat membantu sistem energi terbarukan mencapai kualitas daya yang lebih baik, penekanan harmonik, kompatibilitas jaringan, dan efisiensi operasional.
Tinjauan Proyek
Proyek ini dilakukan pada fotovoltaik yang terhubung ke jaringan (Pv) pembangkit listrik di Vietnam, terletak di daerah pinggiran kota Ho Chi Minh City. Pabrik ini menggunakan arsitektur inverter terdistribusi, dengan semua listrik yang dihasilkan diekspor ke jaringan utilitas nasional.
Cuplikan Proyek
Industri: Tenaga Surya / Energi terbarukan
Aplikasi: Mitigasi harmonik untuk inverter fotovoltaik
Lokasi Proyek: Pabrik PV Vietnam
Kapasitas terpasang: 40.8 MW
Tegangan Sambungan Jaringan: 115 persegi panjang
Solusi Disediakan: Koepower Filter harmonik aktif (Ahf)
Model Perangkat: CoEpo-AHF/3200-0.69-3L-DL
Tujuan Utama: Kurangi harmonisa yang dihasilkan inverter dan penuhi persyaratan kode jaringan lokal
Untuk proyek energi terbarukan seperti ini, menjaga kepatuhan kualitas jaringan listrik sangatlah penting—tidak hanya untuk kelancaran integrasi utilitas, tetapi juga untuk perlindungan peralatan jangka panjang dan stabilitas pendapatan.
Poin Keluhan Pelanggan – Mengapa Kontrol Harmonik Sangat Penting
Di banyak pembangkit listrik tenaga surya skala utilitas, sistem kelistrikan dirancang terutama berdasarkan kapasitas pembangkitan energi. Namun, setelah pembangkit listrik mulai mengekspor listrik ke jaringan listrik, Masalah kualitas daya sering kali menjadi perhatian operasional utama.
Hal itulah yang menjadi tantangan dalam proyek PV Vietnam ini.
1. Distorsi Harmonik dari Inverter PV
Pabrik tersebut menggunakan beberapa inverter berkapasitas tinggi, dan seperti kebanyakan sistem berbasis inverter, mereka menghasilkan arus harmonik karena perilaku peralihan frekuensi tinggi. Menurut data proyek, arus harmonik ke-5 merupakan komponen distorsi yang dominan, dengan arus harmonik ke-7 juga hadir.
Tanpa penyaringan harmonik yang tepat, arus ini dapat menyebar melalui jaringan listrik dan mempengaruhi peralatan pabrik dan jaringan utilitas.
2. Risiko Ketidakpatuhan Jaringan Listrik
Peraturan jaringan listrik terbaru di Vietnam menerapkan batasan arus harmonik yang ketat untuk pembangkit listrik yang terhubung ke sistem transmisi dan distribusi. Untuk proyek ini, penilaian kepatuhan utilitas didasarkan pada 115 titik koneksi jaringan kV, dimana persyaratan berikut harus dipenuhi:
Thdi / TDDi ≤ 3%
Distorsi harmonik individu ≤ 2%
Namun, sebelum mitigasi harmonis diterapkan, THDi terukur pabrik tercapai 6.1%, yang jauh di atas ambang batas yang dapat diterima.
Ini berarti proyek tersebut menghadapi masalah kepatuhan yang serius.
3. Potensi Kerugian Peralatan dan Efisiensi
Arus harmonik yang berlebihan pada pembangkit listrik tenaga surya dapat menyebabkan:
- Transformator terlalu panas
- Peningkatan kehilangan saluran dan kabel
- Efisiensi listrik lebih rendah
- Gangguan pada relai proteksi dan sistem meteran
- Mengurangi keandalan sistem seiring waktu
Untuk pelanggan, ini bukan hanya tentang memenuhi target peraturan. Hal ini juga untuk memastikan pembangkit listrik PV dapat beroperasi dengan aman, secara efisien, dan dapat diandalkan dalam jangka panjang.
Solusi CoEpower – Mitigasi Harmonik Tingkat Sumber untuk Sistem Inverter Surya
Setelah meninjau struktur kelistrikan dan profil harmonik pembangkit, Insinyur CoEpower merancang solusi penyaringan harmonik terdistribusi berdasarkan kompensasi lokal pada setiap keluaran inverter.
Daripada mencoba menghilangkan harmonisa hanya pada titik sambungan jaringan hulu, kami menargetkan distorsi di tempat asalnya—langsung di sisi inverter.
Konfigurasi CoEpower AHF
Untuk mengatasi masalah harmonis secara efektif, CoEpower memilih dan mengerahkan peralatan berikut:
Peralatan Penyaringan Harmonik Terpasang
- Jenis Perangkat: Filter harmonik aktif (Ahf)
- Merek: Koepower
- Model: CoEpo-AHF/3200-0.69-3L-DL
- Tegangan Dinilai: 0.69 persegi panjang
- Nilai Saat Ini: 100 A per satuan
Kuantitas Penerapan
- 2 Unit AHF per inverter PV
- 16 Jumlah inverter PV
- 32 Unit CoEpower AHF terpasang
Desain ini didasarkan pada profil arus harmonik inverter pabrik dan berukuran khusus untuk memastikan lokasi dapat mencapainya:
- THDi ≤ 3%
- Distorsi harmonik individu ≤ 2% pada titik interkoneksi utilitas
Hasil – THDi berkurang dari 6.1% ke 1.1%
Hasil akhir proyek menunjukkan pengurangan distorsi harmonik yang kuat dan terukur di seluruh pembangkit listrik PV.
Performa Akhir yang Diselesaikan
Bagaimanapun 32 AHF diaktifkan sepenuhnya, teknisi kami melakukan pengoptimalan parameter akhir untuk meningkatkan akurasi respons dan menjaga stabilitas dalam variasi keluaran tenaga surya.
Kinerja akhir yang diukur adalah:
- Rata-rata I1: 89.78 A
- Rata-rata I5: 0.294 A
- Rata-rata I7: 0.493 A
- THDi Terakhir: 1.10%
- Status Kepatuhan Akhir: Sepenuhnya patuh
Hasil ini secara signifikan melampaui target proyek dan memberikan margin kepatuhan yang dapat diandalkan kepada pelanggan.
Mengapa Kasus Ini Penting bagi Pengembang Tenaga Surya
Proyek ini menyoroti realitas yang berkembang di sektor energi terbarukan:
Kualitas Listrik Kini Menjadi Persyaratan Utama untuk Proyek PV
Ketika kode jaringan menjadi lebih ketat, menghasilkan listrik saja tidak lagi cukup. Pembangkit listrik tenaga surya skala utilitas juga harus dipastikan:
- Kepatuhan harmonis
- Interaksi inverter-jaringan yang stabil
- Kerugian listrik rendah
- Kompatibilitas sistem proteksi
- Penerimaan jaringan jangka panjang
Untuk EPC, pengembang proyek, dan pemilik tanaman, ini berarti mitigasi harmonis untuk pembangkit listrik tenaga surya harus dipertimbangkan sejak awal dalam perancangan sistem—tidak hanya setelah masalah pengoperasian muncul.
Mengapa Memilih Filter Harmonik Aktif CoEpower untuk Pembangkit Listrik Tenaga Surya?
CoEpower berspesialisasi dalam solusi kualitas daya untuk sistem fotovoltaik, pabrik industri, dan infrastruktur listrik yang terhubung dengan utilitas.
Filter Harmonik Aktif kami (Ahf) solusi dirancang untuk membantu pelanggan memecahkan masalah dunia nyata seperti:
- Distorsi harmonik dari inverter PV
- Ketidakpatuhan kode grid
- Transformator terlalu panas
- Peningkatan kerugian listrik
- Performa kualitas daya yang tidak stabil
Manfaat Utama Solusi CoEpower AHF
- Kompensasi harmonik yang cepat dan dinamis
- Penekanan harmonik tingkat rendah yang efektif
- Penerapan yang fleksibel untuk sistem terdistribusi
- Peningkatan kualitas daya dan efisiensi sistem
- Kinerja yang terbukti dalam aplikasi energi terbarukan
Kasus di Vietnam ini merupakan salah satu contoh bagaimana CoEpower dapat memberikan solusi penyaringan harmonis yang disesuaikan untuk sistem energi surya modern.
Kesimpulan
Dalam proyek pembangkit listrik tenaga surya Vietnam ini, CoEpower berhasil membantu pelanggan memecahkan masalah distorsi harmonik kritis dan mencapai kepatuhan utilitas penuh.
Dengan menerapkan solusi Filter Harmonik Aktif tingkat sumber, kami mengirim:
- Pengurangan THDi dari 6.1% ke 1.1%
- Penekanan harmonik ke-5 dan ke-7 yang kuat
- Peningkatan kinerja trafo dan saluran
- Pengoperasian yang stabil di seluruh perubahan keluaran tenaga surya
- Dukungan jangka panjang untuk pengoperasian PV yang terhubung ke jaringan listrik secara efisien
Untuk pengembang tenaga surya dan kontraktor EPC yang mencari cara andal untuk meningkatkan kualitas daya di pembangkit listrik fotovoltaik, CoEpower menawarkan yang sudah terbukti, solusi terukur.
Butuh Filter Harmonik Aktif untuk Pembangkit Listrik Tenaga Surya Anda?
Jika proyek fotovoltaik Anda menghadapi masalah seperti:
- THDi tinggi
- Distorsi harmonik inverter
- Tantangan kepatuhan kode jaringan
- Transformator terlalu panas
- Masalah interkoneksi utilitas
CoEpower dapat membantu.
Hubungi CoEpower hari ini untuk mendiskusikan solusi Filter Harmonik Aktif yang disesuaikan untuk pembangkit listrik tenaga surya Anda, sistem tenaga industri, atau proyek yang berhubungan dengan utilitas.
