Perkenalan
Sebagai insinyur listrik di CoEpower, Saya telah menghadapi banyak tantangan kualitas daya industri, namun aplikasi pengelasan spot masih merupakan salah satu yang paling rumit. Perubahan beban yang sangat cepat dan kebutuhan daya reaktif yang tinggi sering kali mendorong sistem kompensasi konvensional melampaui batas kemampuannya.
Dalam studi kasus ini, Saya akan membahas proyek nyata di mana kami mendesain ulang sistem kompensasi daya reaktif untuk pabrik pengolahan logam. Dengan menerapkan SVG hybrid (Generator var statis) dan larutan kapasitor, kami berhasil menstabilkan sistem dan meningkatkan faktor daya menjadi 0.99, sekaligus meningkatkan keandalan peralatan secara signifikan.
Latar Belakang Proyek
Klien mengoperasikan fasilitas pemrosesan logam dengan sejumlah besar mesin las titik. Dari sudut pandang teknik, beban ini menghadirkan tiga karakteristik penting:
- Siklus tugas ultra-pendek (waktu pengelasan tingkat milidetik)
- Fluktuasi daya reaktif frekuensi tinggi
- Sebagian besar operasi fase tunggal 380V, menyebabkan ketidakseimbangan fase
Mulanya, pembangkit ini bergantung sepenuhnya pada bank kapasitor tradisional untuk koreksi faktor daya. Namun, kinerja sistem jauh dari memuaskan.
Sistem Awal dan Permasalahan yang Diamati
Pembangkit tersebut menggunakan sistem distribusi tegangan rendah standar:
Transformator → Kabinet Masuk → Kabinet Kapasitor → Beban
Selama inspeksi lokasi dan analisis data kami, kami mengidentifikasi beberapa masalah utama:
1. Kegagalan Kapasitor yang Sering Terjadi
Kami mengamati beberapa kasus:
- Kapasitor menggembung
- Kerusakan termal
- Mengurangi umur
Hal ini secara langsung terkait dengan seringnya peralihan dalam kondisi beban dinamis.
2. Faktor Daya Rendah dan Tidak Stabil
Meski sudah terpasang peralatan kompensasi:
- Faktor daya masih berada di bawah tingkat yang dapat diterima
- Klien menghadapi hukuman utilitas
3. Respon Kompensasi Lambat
Peralihan kapasitor tradisional (melalui kontaktor):
- Tidak dapat merespons dengan cukup cepat
- Gagal melacak perubahan daya reaktif yang cepat
4. Ketidakseimbangan Tiga Fase yang Parah
Karena beban pengelasan satu fasa:
- Arus fase tidak merata
- Kerugian sistem meningkat
- Stabilitas tegangan terpengaruh
Analisis Teknik
Dari segi teknis, akar permasalahannya jelas:
Beban pengelasan titik menghasilkan daya reaktif yang sangat sementara, dicirikan oleh:
- Puncak yang tajam
- Durasi pendek
- Frekuensi pengulangan yang tinggi
Bank kapasitor tradisional dirancang untuk beban yang bervariasi secara stabil atau lambat, bukan untuk jenis perilaku dinamis seperti ini.
Selain itu, peralihan berulang-ulang sebelum pengosongan penuh mengarah ke:
- Stres internal
- Degradasi dielektrik yang dipercepat
- Kegagalan awal
Desain Solusi: Mengapa Kami Memilih Kompensasi Hibrid
Berdasarkan karakteristik beban, Saya merekomendasikan penggabungan arsitektur kompensasi hybrid:
- Generator var statis (SVG)
- Sistem bank kapasitor
Alasan Rekayasa
SVG (Lapisan Kompensasi Dinamis)
- Waktu respons: < 10 MS
- Menangani daya reaktif yang berubah dengan cepat
- Memberikan terus menerus, kompensasi bertahap
Kapasitor (Lapisan Kompensasi Dasar)
- Efisien untuk daya reaktif massal
- Biaya per kVar lebih rendah
- Cocok untuk permintaan kondisi stabil
Strategi Hibrid
Secara sederhana:
- SVG menangani fluktuasi
- Kapasitor menangani beban massal
Pembagian peran ini memastikan kinerja dan efisiensi biaya.
Konfigurasi Sistem
Peralatan Dipilih
- Model SVG: CoEpo SVG/150-0.4-D
- Kapasitas SVG: 150 kiri
- Kapasitas Kapasitor: 400 kiri
- Jumlah Kompensasi: 550 kiri
Tata Letak Instalasi
Transformator → Kabinet Masuk → SVG → Transformator Saat Ini → Kabinet Kapasitor → Beban
Detail Teknik Utama
Salah satu keputusan desain yang paling penting adalah penempatan trafo arus:
- Pengambilan sampel SVG di sisi beban → memastikan respons yang cepat dan akurat
- Pengambilan sampel kapasitor di sisi suplai → memastikan kompensasi dasar yang stabil
Konfigurasi ini memungkinkan kontrol terkoordinasi tanpa konflik.

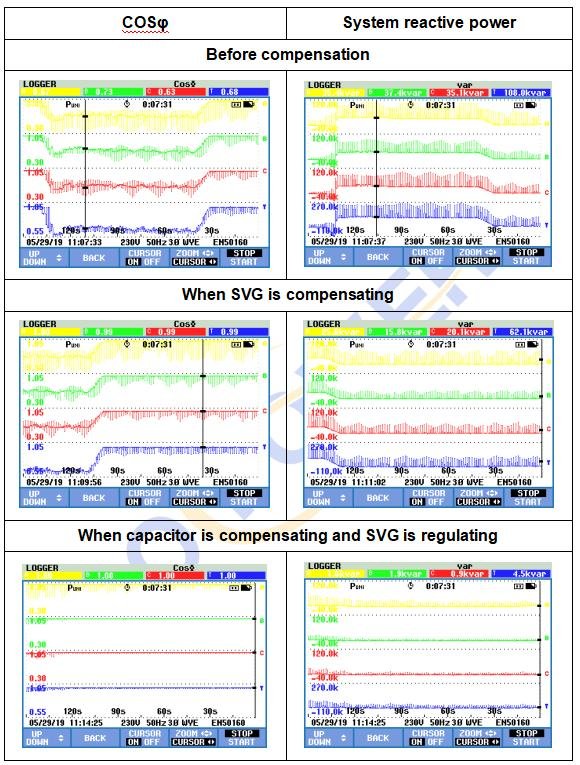

Hasil yang Dicapai
Setelah commissioning dan pemantauan, perbaikannya jelas:
1. Faktor daya
- Sebelum: tidak stabil dan rendah
- Setelah: secara konsisten di sekitar 0.99
2. Stabilitas Daya Reaktif
- Fluktuasi berkurang secara signifikan
- Respon sistem menjadi lancar
3. Keandalan Peralatan
- Frekuensi peralihan kapasitor berkurang
- Tidak ada lagi masalah menggembung atau terlalu panas
4. Dampak Finansial
- Hukuman faktor daya dihilangkan
- Biaya pemeliharaan berkurang
Wawasan Teknik
Dari pengalaman saya, proyek ini memperkuat beberapa prinsip penting:
1. Satu Teknologi Saja Tidak Cukup
Kapasitor saja tidak dapat menangani beban dinamis. SVG saja mungkin mahal untuk kapasitas besar. Pendekatan hybrid sudah optimal.
2. Kecepatan Respons Itu Penting
Dalam sistem seperti pengelasan titik, milidetik membuat perbedaan.
3. Desain Sistem yang Tepat Sangat Penting
Khususnya:
- penempatan CT
- Kontrol koordinasi logika
- Pencocokan kapasitas
4. Karakteristik Beban Harus Mendorong Desain
Tidak ada solusi universal—setiap sistem harus direkayasa berdasarkan perilaku beban sebenarnya.
Penerapan pada Industri Lain
Meskipun proyek ini fokus pada pengelasan titik, solusi yang sama sangat efektif untuk:
- Manufaktur otomotif
- Pengolahan baja dan logam
- Pabrik mesin berat
- Fasilitas apa pun dengan dampak atau beban berfluktuasi
Kesimpulan
Dari sudut pandang teknik, proyek ini adalah contoh buku teks tentang bagaimana memecahkan masalah daya reaktif dinamis di lingkungan industri.
Dengan menerapkan SVG hybrid + sistem kompensasi kapasitor, kami mencapainya:
- Faktor daya mendekati kesatuan (0.99)
- Pengoperasian yang stabil dan andal
- Mengurangi stres peralatan
- Penghematan biaya yang signifikan
Jika fasilitas Anda mengalami masalah serupa—terutama dengan pengelasan titik atau beban berdampak tinggi lainnya—saya sangat menyarankan untuk mengevaluasi strategi kompensasi hibrid.
Di CoEpower, kami tidak hanya menyediakan peralatan—kami merancang solusi teknis yang disesuaikan dengan tantangan kelistrikan di dunia nyata.
