Descripción general del proyecto
El sitio de instalación del equipo es un gran centro comercial, que se divide en varias áreas de exhibición y ventas, como vallas publicitarias de los centros comerciales., iluminación, supermercados, contadores de exhibición, etc.. Se utilizan una gran cantidad de cargas monofásicas y iluminación LED y equipos de luz de visualización de publicidad LED. Estos equipos generan una gran cantidad de la tercera armónica del sistema se superpone en el cable de fase N del sistema., causando una gran corriente en el cable de fase N del sistema y causando calentamiento del cable.
Diagrama del sistema de distribución
Análisis de efectos de gobernanza
Datos actuales
Antes de que se encienda el filtro armónico activo, La forma de onda de corriente de carga en el extremo inferior del interruptor de línea entrante se desvía de la forma de onda sinusoidal. El valor efectivo de la corriente trifásica A/B/C es de aproximadamente 170a, y la corriente de fase N es de aproximadamente 270a.
Antes de que se encienda el filtro armónico activo, La forma de onda de corriente de carga en el extremo inferior del interruptor de línea entrante se procesa y se restaura a una forma de onda sinusoidal. El valor efectivo de la corriente trifásica A/B/C cae a aproximadamente 150a, y la corriente de fase N cae a aproximadamente 30A.

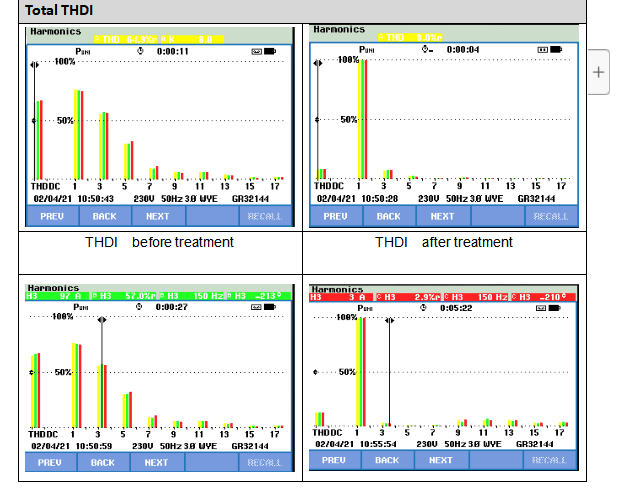

Antes de que se encienda el equipo de filtro armónico activo, La velocidad de distorsión de la corriente armónica total de la corriente de carga en el extremo inferior del interruptor de potencia dual es aproximadamente 65%, y las principales órdenes de distorsión armónica son 3/5/7 distorsión de corriente armónica.

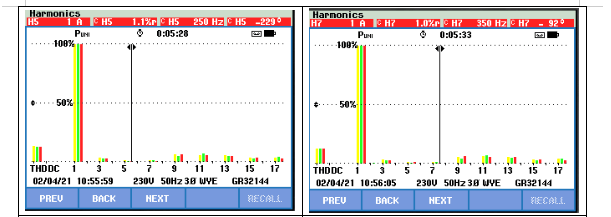

Después de encender el filtro armónico activo, La velocidad de distorsión de la corriente armónica total de la corriente de carga en el extremo inferior del interruptor cae a aproximadamente 5%, y el 3/5/7 Los principales tiempos de distorsión armónica todos caen significativamente.
Después de instalar nuestro filtro armónico activo (AHF), La velocidad de distorsión de corriente armónica de la carga en el extremo inferior del interruptor lateral de bajo voltaje de 0.4kV en el centro comercial ha mejorado significativamente. La corriente que fluye a través de la fase N ha aumentado de aproximadamente 270a al nivel inicial. , hasta 30a, lo que garantiza enormemente la seguridad y la estabilidad del sistema y reduce la aparición del calentamiento del cable de N-fase N, envejecimiento de aislamiento, y riesgos de fuego.
