DVR de restaurador de voltaje dinámico para mejorar la calidad de la potencia

Estuche de voltaje

La caída de voltaje es el problema de calidad de potencia más importante en la industria. La fábrica no puede predecir la ocurrencia de un accidente de sag de voltaje por adelantado!

Introducción de sag de voltaje

La caída de voltaje también se llama caída de voltaje, Estuche de voltaje, y colgar, etc.. se refiere a la caída repentina en el valor efectivo del voltaje, Y luego de repente vuelve a la normalidad.

Según los datos autorizados EPRI( La Academia Americana de Ciencias Eléctricas), más que 92% de los eventos de calidad de potencia son caídas y olas de voltaje, y menos de 8% de otros eventos de calidad de potencia. La Asociación Internacional de Ingenieros Eléctricos y Electrónicos (Ieee) lo define como caído 90 a 10 por ciento de la calificación con una duración típica de 0.1 ~ 1 s.

Las razones de la caída de voltaje

Hay muchas causas de hundimiento de voltaje, Cuando fallas de cortocircuito, Lightning Strikes, y eventos de inicio de motor a gran escala en sistemas de transmisión y distribución, que puede causar hundimiento de voltaje. Por lo tanto, No se puede evitar la caída de voltaje.

-Razones meteorológicas

-Eventos accidentales

-Otras fallas

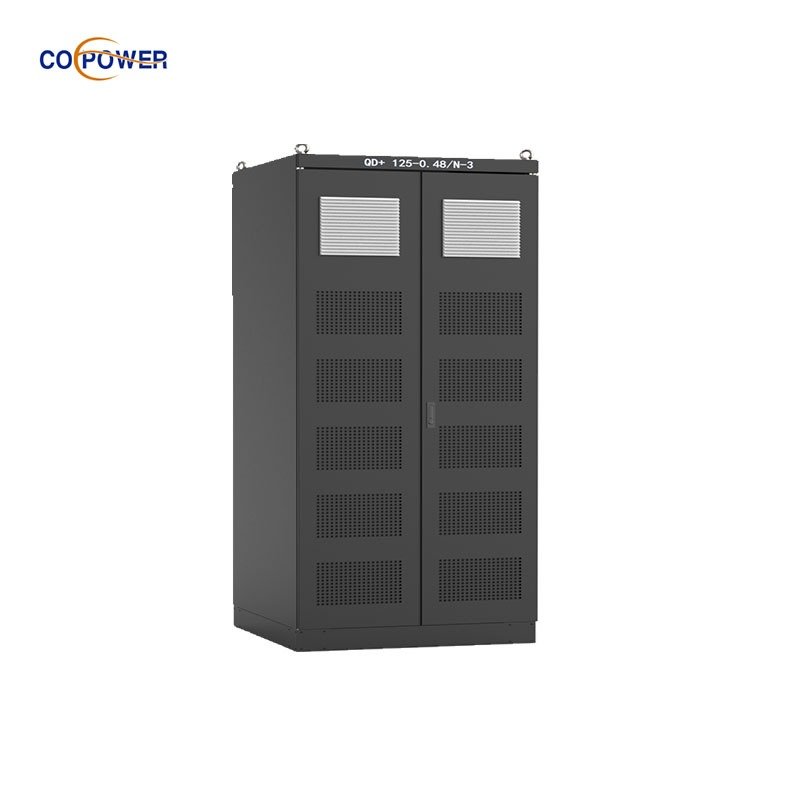

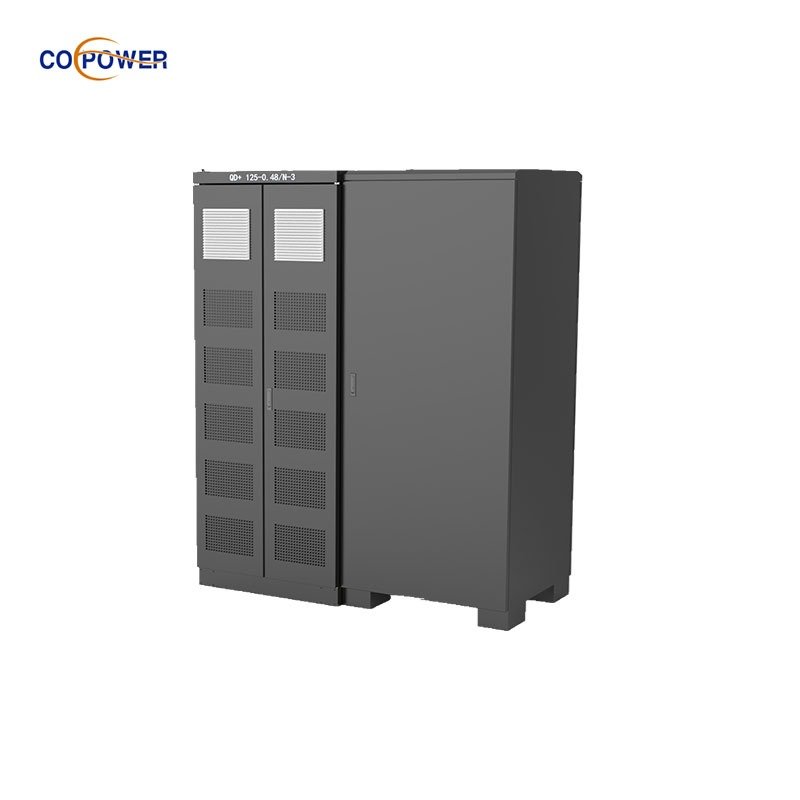

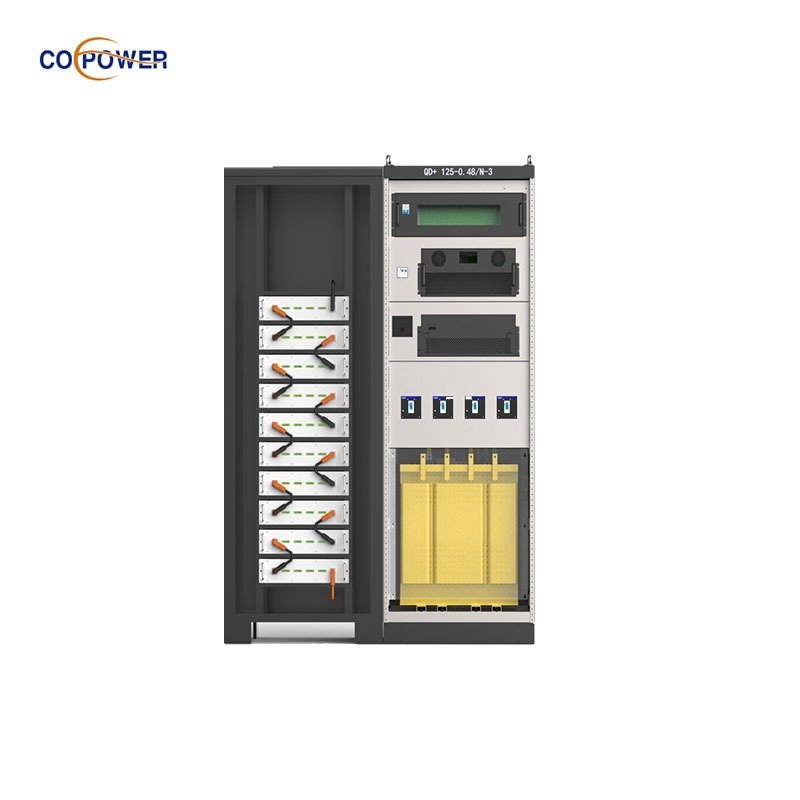

COEPO DVR Introducción a la introducción de voltaje dinámico

COEPO DVR adopta la tecnología de electrónica de potencia, Cuando el voltaje del sistema cae repentinamente, El DVR puede realizar la regulación rápida del voltaje, Al mismo tiempo, elimine el desequilibrio trifásico de voltaje, y tener la desviación de voltaje de ajuste, Asegúrese de que la conexión perfecta del voltaje de salida al valor nominal, y proteger el funcionamiento normal de la carga.

Parámetros básicos de COEPO DVR

Voltaje de entrada: 208V/400V/480V/10KV，O personalizar el nivel de voltaje;
Rango de capacidad única: 30KVA ~ 4000KVA;
Corrección de sag de voltaje rápido, tiempo de respuesta hasta 2 EM;
Bajo consumo de energía (menos que 1%), alta eficiencia, área pequeña;
Alta fiabilidad;
Eliminar el desequilibrio trifásico de voltaje al mismo tiempo;
Fluctuación de voltaje de control, eliminar el parpadeo;
Corrección de error de ángulo de fase;
Instalación fácil, Sin mantenimiento.
Excelente precisión de regulación de voltaje, capacidad de una sola máquina.

Restaurador de voltaje dinámico Principio de trabajo DVR

DVR en serie entre el suministro y la carga protegida monitoreará continuamente el voltaje de suministro del lado de la entrada. Una vez que se encuentra que el voltaje de suministro se desvía del nivel de voltaje nominal, DVR producirá un sistema de inyección de voltaje de compensación adecuado por un sistema de inversor IGBT, lo que asegura que el lado de salida (ES DECIR., el lado de la carga) El voltaje es estable y que la carga protegida no se ve afectada por los cambios de voltaje.

Voltaje de la cuadrícula dentro de los límites: Cuando la cuadrícula suministra la carga (en modo en línea), El inversor duerme pero permanece sincronizado con el voltaje de la cuadrícula para la acción inmediata en caso de perturbación de la red.

Ocurrencia de voltaje hundido: Cuando la potencia ocurre en la red eléctrica, El interruptor de reverso doble se apaga rápidamente, aislar así la carga de la red eléctrica, desde el inversor hasta la fuente de alimentación de carga.

Voltaje re-estabilizado: DVR el interruptor de doble reverso en, El circuito inversor está cerrado, La carga será suministrada por la red eléctrica nuevamente, y el circuito rectificador recarga el condensador de almacenamiento de energía.

Operación de derivación de seguridad de fallas: En el caso de insuficiencia o mantenimiento de DVR, la corriente de carga se transferirá automáticamente al bypass de seguridad de falla. Eso es, La corriente se suministrará directamente a la carga a través del contactor o el interruptor de derivación conectado en paralelo al tiristor.

COEPO DVR Principio de trabajo de productos de alto voltaje del restaurador de voltaje dinámico

Características de COEPO DVR

1. Alta fiabilidad, Diseñado para carga industrial
Protección de múltiples etapas, circuito simple, alta fiabilidad, sin mantenimiento.

2. Alta eficiencia del sistema y velocidad rápida de respuesta
Eficiencia hasta 99.2%; El tiempo de cambio de protección no es más que 2 EM; fase única, dos fase, Tres fase caída para 0% se puede administrar.

3. Rendimiento del rectificador superior, Sin inyección armónica
Adoptar transistor bipolar de puerta aislada de cuarta generación (IGBT) dispositivo de alimentación, y se utilizan múltiples tecnologías de protección para garantizar la confiabilidad absoluta del equipo, Tecnología avanzada del rectificador verde IGBT, Sin contaminación de inyección armónica, y mejorar la utilización de energía.

4. Toda la tecnología de control digital basada en DSP, alta fiabilidad
Uso de un procesador de señal digital de última generación de 32 bits, que permite a DVR lograr un rendimiento y confiabilidad extremadamente alto a través de avanzado, Algoritmos lógicos flexibles.

5. Función de expansión paralela avanzada, Diseño modular
La función de expansión paralela aumenta la capacidad del sistema DVR y las copias de seguridad redundantes, lo que mejora la fiabilidad de la fuente de alimentación.

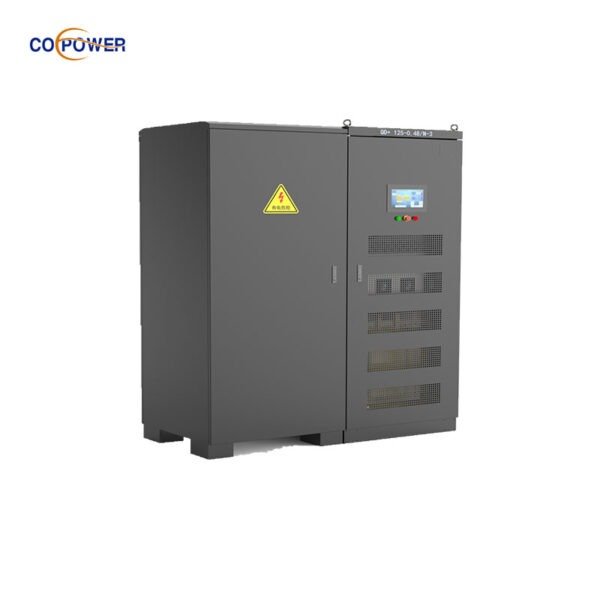

6. Un panel multifuncional con gráficos, Pantallas de color verdadero TFT
El panel multifuncional DVR está equipado con una pantalla TFT de gráficos de 8 pulgadas. Con una pantalla gráfica y un sistema operativo de menú con interfaz, Los usuarios pueden navegar fácilmente por la entrada, producción, carga, y ejecutar parámetros.

7. Total sin mantenimiento, bajos costos operativos
Alta fiabilidad, Sin piezas rompibles, autoconsumo mínimo, y 20 20-Año de diseño Vida de dispositivos de almacenamiento de energía.

8. No se requiere equipo de enfriamiento
El autoconsumo es solo 0.8% Sin un sistema de disipación de calor de enfriamiento forzado.

Beneficios integrados

1. A través de la protección de la caída de voltaje, ascenso temporal, Para evitar la pérdida de apagado de falla grave, Para evitar el desperdicio de materias primas, y daños en el equipo de producción. Evite usar electricidad inferior, Reducir los costos de mantenimiento de fábrica, y proteger la calidad del producto.
2. Evite los accidentes causados ​​por la perturbación del sistema de datos y de control causada por la caída de voltaje.
3. En comparación con el sistema UPS en línea tradicional, El equipo de DVR CoEPO usa solo una fracción de su consumo de energía, lo que ahorra enormemente la electricidad de los usuarios. Ahorra a los usuarios un costo considerable de mantenimiento y reemplazo de baterías, al mismo tiempo, Elimina el problema de la eliminación de las baterías usadas, y evita la contaminación al medio ambiente. La eficiencia laboral es extremadamente alta, El equipo en sí no tiene calor, no necesita aire acondicionado, y así sucesivamente en el sistema de enfriamiento de disipación de calor, ahorrar la inversión de hardware de aire acondicionado y la tarifa de uso.
4. Inyección sin armónica en la red sin la necesidad de UPS tradicional o inversión de equipos de filtro adicionales.

Comparación de productos de protección de caída de voltaje similares

Línea de producción de coeperación
