Volt classificato: 110V-690V
Frequenza: 50/60Hz
Cablaggio: 3P3W/3P4W
Garanzia: 18 mesi
Capacità nominale: 15A-150A Modulo singolo/Unlimited per parallelo
Funzione: Mitigazione armonica, Compensazione reattiva, Bilanciamento della fase di squilibrio
Installazione: Mobile a parete/supporto per pavimenti
Standard: IEC61000/62477

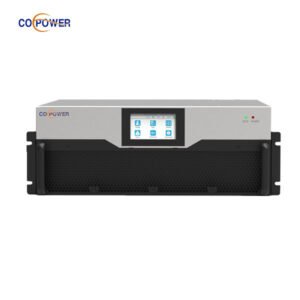

Coepower AHF Filtro armonico attivo è una nuova tecnica per soluzioni di qualità dell'alimentazione che utilizza la tecnologia di topologia a 3 livelli basata su inverter IGBT per supportare la mitigazione armonica in tempo reale. IL Filtro in polvere attivo offre una funzione prioritaria selezionabile con compensazione di potenza reattiva, Bilanciamento del carico, e filtraggio armonico.
Filtro armonico attivo AHF è collegato al sistema di alimentazione in parallelo, e i dati del sistema di alimentazione vengono raccolti in tempo reale attraverso una corrente di corrente di campionamento esterna CT. Il DSP interno reagirà ultrafast con un algoritmo FFT intelligente per calcolare il valore di corrente di compensazione richiesto e inviare un comando a IGBT. L'IGBT regola in modo dinamico la frequenza di commutazione per ottimizzare le prestazioni e AHF per produrre un inverso ampio ma lo stesso valore corrente per offset corrente armonica, riducendo così la distorsione armonica per ciascun ordine, Finalmente realizzare un rapporto di distorsione armonica totale di seguito 5% Secondo IEEE 519 standard.
| Tensione nominale | 220-690V |
| Capacità nominale | 15A-150A Modulo singolo/Unlimited per parallelo |
| Frequenza | 50/60Hz |
| Modalità di cablaggio | 3P3W/3P4W |
| Gamma di filtraggio | 3-51L'ordine armonico |
| Funzione | Mitigazione armonica, Compensazione reattiva, Bilanciamento della fase di squilibrio |
| Tempo completo di risposta | <10SM |
| Frequenza di commutazione | 20KHz |
| Perdita di potere | <2.5% |
| Classe IP | IP20/personalizzato |
| Installazione | Mobile a parete/supporto per pavimenti |
| Standard | IEC61000/62477 |
| Comunicazione | Protocollo Modbus/Ethernet opzionale |
Come calcolare la dimensione di un filtro armonico attivo APF?
● Interfaccia utente grafica facile da usare
La serie Coepower integra un HML, inclusa un'interfaccia utente grafica. Offre il controllo diretto, configurazione, monitoraggio, e analisi armonica del filtro a polvere attiva senza bisogno di un PC. Opzioni di comunicazione, Eventi di allarme dettagliati, e sono inclusi anche i report di guasti con francobolli in tempo reale.
● Display retroilluminato
Incorporare un alto livello di leggibilità e facilità di navigazione del menu, offerte da LCD retroilluminato:
-Accesso e configurazione dei parametri operativi
-Dati di misurazione in numerico, grafico, e spettro
-Stato dell'operazione Inducenti di allarmi dettagliati e messaggi di errore
-Password protetta per le impostazioni critiche
● Misure
Fornisce un insieme completo di dati di misurazione per l'analisi, ad esempio:
-Tensioni e correnti di rete RMS
-Tensione di rete e distorsioni di corrente (Thdu e thdi)
-Currenti di carico totali RMS e THDI
-Frequenza del sistema
-Fattore di carico
-Currenti RMS compensate
-Confronto di PF (prima e dopo)
-Forma d'onda grafica di tensioni e correnti di rete, carico, e correnti compensate
-Spettro armonico per le correnti di rete e di carico dall'armonica da 2 a 50 ordini
● Correzione del fattore di potenza (in ritardo e leader).
● Bilanciamento del carico in sistemi trifase.
● Generazione armonica controllata e selezionabile
● Applicazione flessibile: Design modulare, Incorporato nel mobile standard o personalizzato
● Bassa perdita termica (≤3% di APF KVA nominale), Efficienza ≥ 97%
● Rate di filtro armonico elevato: Fino a 98%
● Alta stabilità: Infinita impedenza alla griglia, evita problemi di risonanza armonica
● Supporto per il servizio di progettazione personalizzato ODM di fabbrica
● La garanzia di fabbrica standard è di un anno dalla data verificata dell'avvio o personalizzata
● Design della topologia a 3 livelli NPC
● Capibilità operativa ad alta velocità DSP+FPGA
● limitatore automatico senza sovraccarico
● Protezione:16 Modi ampia gamma di protezione: sovratensione, sovracorrente, su temperatura.etc
● Comunicazione: Protocollo Modbus o Ethernet opzionale
Soluzione di mitigazione armonica per siti con convertitori di frequenza ad alta potenza
Filtro armonico attivo coepower installato in un grande centro commerciale
Q1: Cos'è un filtro armonico attivo AHF?
Un filtro armonico attivo (Ahf) è un dispositivo di qualità dell'alimentazione che mitiga dinamicamente le distorsioni armoniche nei sistemi elettrici generando correnti contrastanti. Aiuta a ridurre le armoniche, Migliorare il fattore di potenza, e stabilizzare le fluttuazioni della tensione.
Q2: Come funziona il filtro armonico attivo AHF?
Un AHF monitora continuamente il sistema elettrico usando i sensori di corrente e rileva distorsioni armoniche. Genera quindi correnti di compensazione in tempo reale con una fase inversa per neutralizzare le armoniche, Garantire un alimentatore pulito.
Q3: Qual è lo scopo del filtro armonico attivo AHF?
Lo scopo principale di un AHF è migliorare la qualità di potenza:
-Ridurre le distorsioni armoniche
-Migliorare il fattore di potenza
-Fluttuazioni di tensione mitigazione
-Ridurre lo stress sulle apparecchiature elettriche, estendendo la loro durata della vita
Q4: Qual è la differenza tra un filtro armonico attivo AHF e un filtro armonico passivo PHF?
Filtro armonico attivo (Ahf): Utilizza l'elettronica in tempo reale e inietta le correnti di compensazione per annullare le armoniche dinamicamente.
Filtro armonico passivo (PHF): Utilizza componenti passivi (induttori, condensatori, resistori) sintonizzato su frequenze armoniche specifiche per la mitigazione.
Q5: Che è meglio, un filtro attivo o passivo?
Ahf è meglio per i carichi dinamici, unità a frequenza variabile (Vfds), e sistemi con livelli armonici fluttuanti.
Il PHF è più conveniente per carichi stabili con profili armonici prevedibili.
La scelta dipende dai requisiti dell'applicazione, budget, e esigenze di flessibilità.
Q6: Qual è la differenza tra un filtro armonico attivo e una banca di condensatori?
AHF mitiga principalmente le armoniche e migliora la qualità del potere.
Le banche dei condensatori vengono utilizzate per la correzione del fattore di potenza ma in alcuni casi possono peggiorare le armoniche.
AHFS può funzionare in modo dinamico, mentre le banche dei condensatori sono generalmente fissate o commutate nei passaggi.
Q7: Qual è la differenza tra un filtro armonico attivo AHF e il generatore VAR statico SVG?
AHF si concentra sulla compensazione armonica e sulla correzione del fattore di potenza.
SVG fornisce principalmente una compensazione di potenza reattiva per mantenere un fattore di potenza stabile.
Gli AHF sono migliori per ambienti ricchi di armoniche, Mentre gli SVG sono ideali per la stabilità della tensione e il controllo di potenza reattivo.
Q8: Come scegli un filtro armonico attivo?
Considera i seguenti fattori:
-Analisi dello spettro armonico del sistema
-Dimensione e variazione di carico
-Distorsione armonica totale (Thd) limiti richiesti
-Bisogni di miglioramento del fattore di potenza
-Compatibilità con l'infrastruttura elettrica esistente
-Budget ed efficacia in termini di costi
● Siamo un produttore di progetti di ricerca e progettazione di sviluppo della qualità di energia professionale con anni di esperienza che ti supporterà con un supporto tecnico e dei prezzi più competitivo.
● Abbiamo una ricca esperienza di applicazione per fornirti più professionista, preciso, e un migliore supporto del servizio
● Componenti ad alto numero e procedure di controllo della qualità del prodotto offrono una qualità del prodotto affidabile.
● Abbiamo anni di esperienza di esportazione in decenni di regioni in tutto il mondo, e scelte di spedizione multi-competitiva, che può darti più affidabile, veloce, e spedizione economica.
● Articolo di prova approvato da TUV CE basato su IEC 61000 E IEC 62477 standard della serie
Ti contatteremo all'interno 1 Giornata lavorativa, Si prega di prestare attenzione all'e -mail con il suffisso "Sales@coepower.com".
