1. 프로젝트 개요
이 금속 가공 공장은 많은 스팟 용접 장비를 사용합니다.. 그러한 장비의 단일 용접 시간은 매우 짧습니다., 그리고 하중은 격렬하게 변동합니다. 동시에, 대부분의 장비는 380V 단일 상 전력을 사용하기 때문입니다, 그것은 심각한 3 상 불균형과 많은 수의 반응성 전력을 유발합니다..
그러한 근무 조건 하에서, 전통적인 반응 전력 보상 커패시터의 스위칭 속도 및 보상 모드는 시스템 반응 전력 변동의 빈도 및 시스템 반응 전력 보상 요구 사항을 충족하는 것과는 거리가 멀다.. 동시에, 커패시터의 빈번한 전환으로 인해, 이로 인해 커패시터 자체의 불충분 한 배출이 자주 발생하고 커패시터의 노화를 가속화합니다..
2. 분포 시스템 다이어그램 및 문제 분석
이 사이트는 일반적인 0.4KV 전력 분배 시스템 구조입니다.:
변압기 → 들어오는 라인 캐비닛 → 커패시터 캐비닛 →로드 아울렛 캐비닛
문제의 증상은 처음에 현장에서 발견되었습니다:
- 커패시터가 손상되었습니다, 커패시터 노화 및 불일치와 같은 문제는 현장에서 발생합니다..
- 반응 전력 보상은 표준에 맞지 않습니다, 많은 양의 전력 규제 벌금이 생깁니다.
문제 원인 분석:
스팟 용접 장비의 용접 시간이 매우 짧기 때문에, 장비에 의해 생성 된 반응 전력은 매우 폭력적으로 변동합니다., 짧은 기간과 높은 피크 값; 동시에, 스폿 용접 장비는 380V 단일 상이기 때문에 (a/b, a/c , 기원전, 등.), 많은 위상 불균형 문제가 발생합니다. 원래 시스템 반응성 전력 보상 장비는 컨택 터 스위칭을 사용합니다.. 스위칭 시간이 너무 길고 시스템의 반응 전력 변동을 따라 잡을 수 없습니다., 전력 계수를 초래하면 보충 할 수 없습니다, 그리고 동시에, 시스템 전력 계수가 너무 크게 변동하기 때문입니다, 커패시터의 충전 및 배출이 불완전 할 때 커패시터가 반복적으로 켜지고 꺼집니다., 커패시터의 노화 가속화 및 팽창 및 기타 문제 발생
3. 해결책
전제 조건 1: SVG는 커패시터보다 빠르게 반응합니다
전제 조건 2: SVG 샘플링 변압기에는 부하 측이 필요합니다, 커패시터 캐비닛 샘플링에는 전원 측면이 필요합니다.
SVG 및 커패시터 하이브리드 보상 사용, 둘 다 동일한 전류 샘플링 신호를 사용합니다

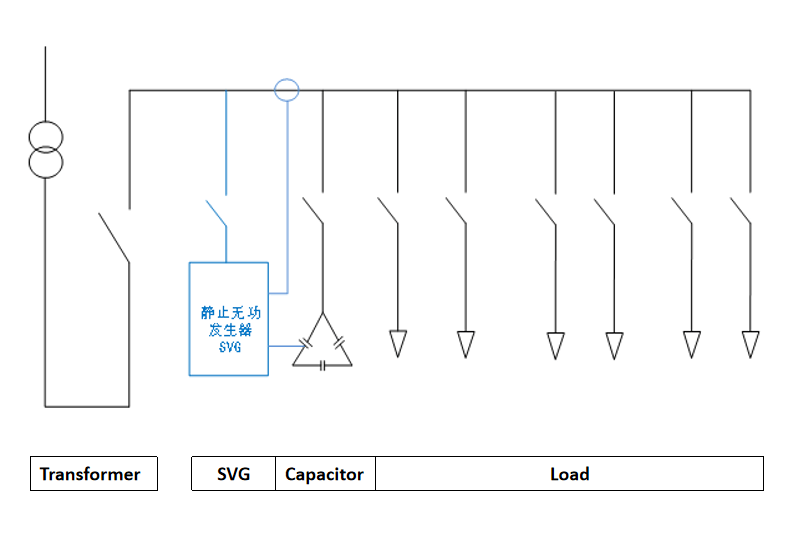

장비 설치 시퀀스는입니다: 변압기 → 들어오는 라인 캐비닛 → SVG 캐비닛 → 샘플링 변압기 → 커패시터 캐비닛 → 부하
장비 선택: 정적 var 생성기 (SVG) + 전통적인 커패시터 캐비닛
장비 모델: Coepo SVG/150-0.4-D
거버넌스 방법: 혼합 보상, 중앙 거버넌스
설치 용량: 150+400kvar로 남아 있습니다
설치 방법: 랙 유형
설치 위치: 발전실
시스템이 200kvar의 반응성 전력 보상 요구 사항을 생성 할 때, 현재 샘플링 변압기는 해당 신호를 샘플링하여 동시에 SVG 및 커패시터 캐비닛으로 전송합니다.. SVG가 더 빨리 반응합니다. SVG는 현재 신호에 따라 보상을 입력하고 150kvar의 출력 보상. 현재 변압기의 설치 위치로 인해 SVG의 뒷부분에 있습니다., 따라서 SVG 신호 후에 출력이 있습니다, 변압기 샘플링 신호는 여전히 200kvar의 반응 전력 보상 요구 사항입니다., 이 신호는 커패시터 캐비닛으로 전달됩니다
커패시터 캐비닛은 현재 샘플링 신호에 따른 출력, 출력 보상 용량은 180kvar입니다. 변압기가 커패시터 캐비닛 앞에 설치되어 있기 때문에, 변압기의 현재 샘플링 신호가 변경됩니다, 측정 된 반응성 전력 보상 요구 사항은 20kvar가됩니다. 신호는 SVG로 전송됩니다, 그리고 SVG는 현재 샘플링 신호 변경에 기초합니다., SVG 보상 출력은 150kvar에서 20kvar로 떨어집니다.. 커패시터 캐비닛의 현재 신호 샘플링 모드는 전원 공급 장치 측 샘플링을위한 것이므로, 커패시터 캐비닛의 보상 출력 용량은 변경되지 않았습니다..
이 시점에서, SVG 장비 및 커패시터 장비의 보상 출력은 안정적입니다., 그리고 시스템 전력 계수가 도달합니다 0.99.

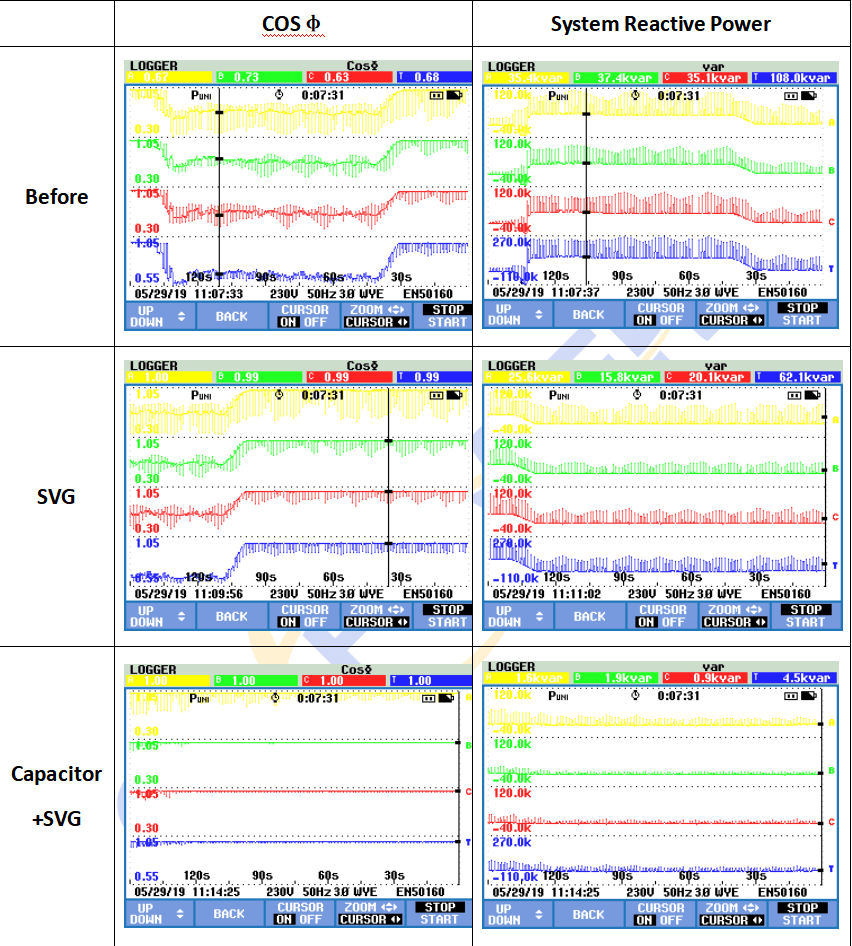

4. 보상 효과
반응 전력 보상이 수행되기 전에, 시스템 전력 계수는 매우 낮습니다, 그리고 충격 하중으로 인한 명백한 반응 전력 변동이 있습니다..
SVG는 먼저 보상되었습니다, 시스템의 반응성 전력을 크게 줄이고 시스템 전력 계수를 0.99. 하지만, SVG 용량 제한으로 인해, 총 전력 계수는 매우 높았지만, 여전히 영향력있는 반응 전력 변동이있었습니다.
커패시터는 보상에 들어가고 SVG 보상 출력 용량이 줄어 듭니다.. 커패시터 위치와 SVG를 조정으로 사용합니다, 시스템 전력 계수가 상승합니다 1. 동시에, 충격 하중으로 인한 반응 전력 변동은 분명히 억제됩니다..
