Introdução
Em modernas instalações comerciais, especialmente grandes shoppings, o uso crescente de cargas elétricas não lineares, como sistemas de iluminação LED, monitores digitais, e equipamentos eletrônicos, intensificou significativamente os desafios de qualidade de energia. Um dos problemas mais críticos é a distorção harmônica, o que pode levar ao superaquecimento, mau funcionamento do equipamento, eficiência reduzida, e até riscos de segurança.
Este estudo de caso destaca um projeto bem-sucedido de mitigação de harmônicas implementado pela Xi’an CoEpower Electric Co., Ltd. no Wugong Haoyouduo Shopping Plaza. Ao implantar um avançado Filtro de potência ativa (APF), o projeto alcançou melhorias notáveis na estabilidade do sistema, eficiência energética, e segurança operacional.
Visão geral do projeto
O Wugong Haoyouduo Shopping Plaza é um complexo comercial de grande porte composto por supermercados, pontos de venda, e sistemas de exibição de publicidade. A instalação opera um sistema de distribuição de energia de baixa tensão de 0,4 kV e depende fortemente de cargas monofásicas e equipamentos baseados em LED.
Principais desafios elétricos
Antes da implementação do Active Power Filter, o sistema exibiu vários problemas críticos:
- Distorção harmônica severa devido a cargas não lineares (principalmente 3º, 5o, 7o, e 11º harmônicos)
- Neutro excessivo (Fase N) atual, atingindo até 250A
- Superaquecimento do cabo, especialmente no condutor neutro
- Disparo frequente dos interruptores de alimentação dupla devido a sobrecarga térmica
- O baixo fator de potência afeta a eficiência energética e aumenta os custos operacionais
Essas questões representavam riscos significativos, incluindo degradação do isolamento, vida útil reduzida do equipamento, e potenciais riscos de incêndio.
Solução: Implantação do filtro de energia ativo CoEpower
Para enfrentar esses desafios, Xi'an Coepower Electric Co., Ltd. implementou uma solução de mitigação de harmônicas usando seu sistema proprietário Active Power Filter.
Equipamento Instalado
- Modelo: CoEpo APF/200-0.4-D

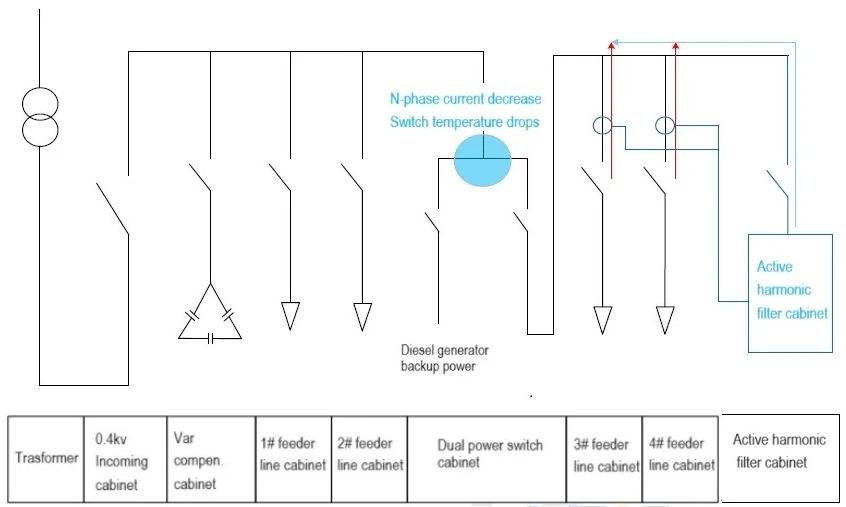

- Local de instalação: Terminal de saída de carga do gabinete de fonte de alimentação dupla
- Tensão do sistema: 0.4Sistema de distribuição de baixa tensão kV
- Capacidade Instalada: 200UM
Processo de Comissionamento
A instalação e o comissionamento foram realizados de forma eficiente em uma única noite para minimizar a interrupção das operações do shopping:
- Teste de pré-instalação usando um analisador de qualidade de energia FLUKE 430-II
- Desligamento de energia após o horário comercial (21:30)
- Instalação de transformadores de corrente e unidade APF
- Integração do sistema e configuração de parâmetros
- Monitoramento em tempo real e validação de dados
Por 23:00, o sistema estava totalmente operacional, e a validação de desempenho começou imediatamente.
Resultados de desempenho
A implementação do Filtro Ativo de Energia proporcionou melhorias notáveis em vários parâmetros de qualidade de energia.
1. Redução de Distorção Harmônica
- Antes da APF: Distorção Harmônica Total (Thdi) ≈ 50%
- Depois da APF: THDi reduzido para ≈ 5%
O APF suprimiu efetivamente as ordens harmônicas dominantes (3terceiro, 5o, 7o, 9o, e 11º), restaurando a forma de onda atual para uma forma senoidal quase ideal.
2. Redução de corrente neutra
- Antes da APF: Corrente da fase N ≈ 250A
- Depois da APF: Corrente da fase N reduzida para ≈ 17A
Esta redução drástica eliminou o risco de superaquecimento em condutores neutros e melhorou significativamente a segurança do sistema.
3. Balanço Atual Melhorado
- Antes da APF: Correntes de fase A/B/C ≈ 210A com formas de onda distorcidas
- Depois da APF: Correntes de fase A/B/C reduzidas para ≈ 170A com formas de onda senoidais suaves
O equilíbrio melhorado reduziu o estresse nos componentes elétricos e melhorou a eficiência geral do sistema.
4. Melhoria da qualidade da tensão
- Antes da APF: Tensão THD ≈ 2.5%
- Depois da APF: Tensão THD reduzida para ≈ 1%
Embora a distorção de tensão tenha sido menos severa inicialmente, o APF otimizou ainda mais a estabilidade de tensão.
5. Melhoria do Fator de Potência
Antes da APF:
- Fase A: 0.89
- Fase B: 0.86
- Fase C: 0.85
Depois da APF:
- Fase A: 0.97
- Fase B: 0.98
- Fase C: 0.97
O fator de potência próximo da unidade reduziu significativamente as perdas de energia reativa e melhorou a utilização de energia.
Por que os harmônicos eram tão severos
A principal causa da distorção harmônica neste projeto foi o uso extensivo de:
- Sistemas de iluminação LED
- Telas publicitárias LED
- Cargas não lineares monofásicas
Esses dispositivos geram fortes harmônicos triplos (3terceiro, 9o, etc.), que se acumulam no condutor neutro em vez de anular. Isso explica a corrente extremamente alta da fase N observada antes da mitigação.
Benefícios Empresariais e Operacionais
A implantação bem-sucedida do APF no Wugong Haoyouduo Shopping Plaza proporcionou valor comercial mensurável:
1. Segurança aprimorada
- Superaquecimento eliminado do cabo
- Risco de incêndio reduzido
- Falha de equipamento evitada
2. Maior vida útil do equipamento
- Estresse térmico reduzido em cabos e interruptores
- Envelhecimento minimizado do isolamento
3. Eficiência Energética Melhorada
- Maior fator de potência
- Menores perdas de energia
- Custos de eletricidade reduzidos
4. Operação estável do sistema
- Tropeços incômodos eliminados
- Operações comerciais ininterruptas garantidas
Por que este caso é importante para instalações comerciais
Este projeto é um exemplo clássico de como a distorção harmônica pode impactar severamente os edifícios comerciais modernos – e como os Filtros Ativos de Energia fornecem uma solução altamente eficaz.
- Aplicações ideais para soluções APF
- Shopping centers
- Edifícios de escritórios
- Hospitais
- Data centers
- Aeroportos
- Plantas industriais com cargas não lineares
Qualquer instalação com uso extensivo de eletrônica de potência pode se beneficiar da tecnologia APF.
Conclusão
O projeto de mitigação de harmônicas no Wugong Haoyouduo Shopping Plaza demonstra o impacto transformador da tecnologia Active Power Filter em sistemas elétricos modernos.
Ao implantar uma solução CoEpower APF, a facilidade alcançada:
- 90% redução na distorção harmônica
- Sobre 90% redução na corrente neutra
- Melhoria significativa do fator de potência
- Maior segurança e confiabilidade operacional
Para empresas que enfrentam desafios semelhantes de qualidade de energia, este estudo de caso fornece evidências claras de que investir em filtros ativos de energia não é apenas uma atualização técnica, mas também uma decisão estratégica para eficiência e segurança a longo prazo.
Sobre CoEpower
Xi'an Coepower Electric Co., Ltd. é um fornecedor líder de soluções avançadas de qualidade de energia, especializada em filtros ativos de energia, Geradores VAR estáticos (SVG), e tecnologias de mitigação harmônica. Com ampla experiência em projetos nos setores comercial e industrial, CoEpower oferece confiabilidade, soluções de alto desempenho adaptadas às demandas elétricas modernas.
Se você deseja melhorar a qualidade da energia da sua instalação, Reduza a distorção harmônica, e garantir a segurança elétrica, uma solução Active Power Filter como esta pode ser a chave para otimizar seu sistema.
