5KVAR-120KVAR TYTIC VAR GREENATOR TRƯỚC

1. 5Tổng quan về Máy phát điện Var tĩnh kvar-120kvar được gắn trên giá để cải thiện hệ số công suất

Dòng cải tiến hệ số công suất tiên tiến của CoEpower Trình tạo var tĩnh (SVG) là một bước đột phá mang tính đổi mới. Thiết kế cấu trúc liên kết 3 cấp NPC Khả năng hoạt động tốc độ cao DSP + FPGA mang lại hiệu suất làm việc cao. Cái này Trình tạo var tĩnh (SVG) là một thiết bị bù phản kháng động vô cấp với phạm vi bù rộng từ -1 ĐẾN +1 tụt hậu và dẫn đầu phản ứng. Nó cung cấp dòng điện điều chỉnh liên tục cho hệ số công suất của nhà máy. thoáng qua miễn phí, phản ứng gần như tức thời đảm bảo độ ổn định hệ thống cao.

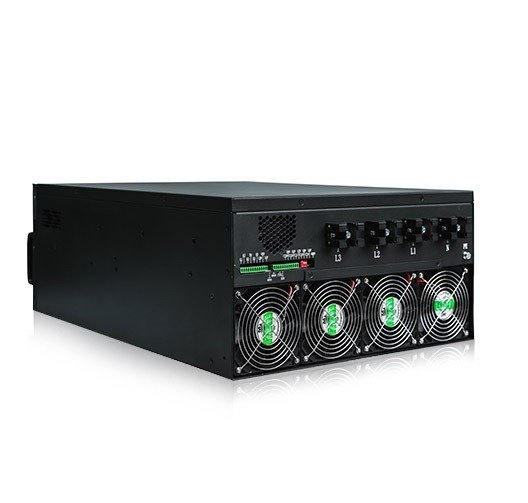

Tường gắn trên SVG	Tầng đứng trong nhà	SVG gắn trên giá



SVG thiết kế đặc biệt của Coepower cung cấp chế độ làm việc PF đích, nó điều chỉnh hệ số công suất PF theo giá trị cài đặt trong HMI theo thời gian thực tùy theo cài đặt của người dùng, Nó phát hiện dòng tải thông qua một máy biến áp dòng điện bên ngoài CT, Và sau đó nó phân tích tải trọng giá trị dòng điện phản ứng cần thiết bằng chương trình điều khiển DSP trong thời gian thực, sau đó tạo tín hiệu PWM thành biến tần IGBT để xuất một hướng ngược lại nhưng cùng một dòng giá trị để bù dòng điện phản ứng để đáp ứng hệ số công suất đích.



2. Thông số kỹ thuật

Điện áp định mức	110-690V
Năng lực định mức	5Còn lại-120kvar
Tính thường xuyên	50/60Hz
Chế độ nối dây	3P3W/3P4W
Phạm vi lọc	3Điều hòa bậc rd-13
Chức năng	Giảm thiểu điều hòa, Bồi thường phản ứng, Cân bằng pha mất cân bằng
Thời gian phản hồi đầy đủ	<10bệnh đa xơ cứng
Tần số chuyển đổi	20KHz
Mất điện	<2.5%
Tiêu chuẩn	IEC61000/62477
Giao tiếp	Giao thức Modbus/Ethernet tùy chọn



3. Các tính năng chính

● Ý tưởng thành phần thiết kế SVG và có thể bù cho cả tải điện dung và tải cảm ứng, do đó có được hiệu ứng bồi thường với mức độ PF 0.99 và tránh bù đắp quá mức và bù trừ

● Thời gian phản hồi hoàn chỉnh của SVG nhỏ hơn 10 bệnh đa xơ cứng, và thời gian đáp ứng động nhỏ hơn 50 μs, biến SVG thành một lựa chọn hàng đầu cho một môi trường thay đổi nhanh chóng.

● Tụ điện đi kèm với SVG không yêu cầu cài đặt ngân hàng lọc; Vì vậy, khuếch đại cộng hưởng sẽ không xảy ra. Ngoài ra, Là một thiết bị bồi thường hoạt động và một thiết bị nguồn hiện tại áp dụng các thành phần giới hạn như IGBT, SVG ngăn chặn sự kháng cự từ góc độ cơ chế, cải thiện đáng kể tính đầy đủ.

● SVG có thể liên tục điều chỉnh công suất phản ứng động và hai chiều (-1 ĐẾN +1); đó là để nói, SVG có thể tạo ra công suất phản kháng liên tục trong cả điều kiện làm việc điện dung định mức và điện cảm định mức, và nó có thể bù liên tục trong phạm vi rộng nếu kết hợp với một tụ điện cố định.

● SVG không cần một tụ điện hoặc lò phản ứng công suất lớn để đóng vai trò là yếu tố lưu trữ năng lượng, và khu vực mà nó chiếm chỉ là một nửa trong số đó bị chiếm bởi các loại tổ hợp bồi thường động khác có cùng công suất, hoặc thậm chí là một khu vực nhỏ hơn. Hơn thế nữa, SVG áp dụng thiết kế mô-đun và cài đặt loại tủ, chỉ đòi hỏi một vài nỗ lực trong thiết kế và lắp đặt kỹ thuật.

● SVG được thiết kế với mạch bù hoạt động; Vì vậy, Điện áp của lưới có ít ảnh hưởng đến khả năng bù. Đầu ra của dòng điện phản ứng phù hợp với điều kiện làm việc ngay cả khi điện áp của lưới điện thấp.

● SVG bị mất điện thấp và cần ít bảo trì, nên khả năng xảy ra hiện tượng quá điện áp cộng hưởng là khá thấp. Tuổi thọ của dịch vụ kéo dài hơn mười năm (với MTBF dài hơn 100,000 giờ).

● Hiệu quả cao >97%



4. Thử nghiệm TUV EMC LVD quốc tế

Bài kiểm tra này	Kiểm tra CQC	Loại báo cáo kiểm tra

5. Nguyên lý làm việc của máy tạo Var tĩnh (SVG)

Một máy phát điện tĩnh, còn được gọi là Bộ bù Var tĩnh (SVC) hoặc thiết bị hiệu chỉnh hệ số công suất chủ động, là thiết bị điện tiên tiến dùng để cải thiện chất lượng điện năng trong hệ thống điện. Nó giúp điều chỉnh hệ số công suất, giảm công suất phản kháng, và cân bằng điện áp.

Nó hoạt động như thế nào?

Khi các thiết bị điện như động cơ, máy nén, hoặc máy hàn chạy, họ thường rút công suất phản kháng (nguồn điện không sử dụng được). Điều này gây ra hệ số công suất thấp, dẫn đến:

-Lãng phí năng lượng

-Hóa đơn tiền điện cao hơn

-Cáp và máy biến áp quá tải

Máy phát điện Var tĩnh liên tục giám sát hệ thống điện của bạn trong thời gian thực. Sau đó nó bơm hoặc hấp thụ công suất phản kháng ngay lập tức, giống như một bộ giảm xóc cho dòng điện của bạn, để giữ hệ số công suất gần 1.0 (lý tưởng).

Điều gì xảy ra từng bước?

Đo lường: SVG đo điện áp, hiện hành, và hệ số công suất nhiều lần trong một giây.

Tính toán: Nó tính toán cần bao nhiêu công suất phản kháng (tích cực hoặc tiêu cực).

tiêm: Sử dụng điện tử công suất (như IGBT), nó bơm hoặc hấp thụ chính xác lượng công suất phản kháng đó.

Sửa chữa: Điều này giúp hệ số công suất của bạn ổn định và hệ thống của bạn hoạt động hiệu quả, tự động và trong thời gian thực.

Lợi ích cho bạn

Hóa đơn tiền điện thấp hơn (bằng cách tránh bị phạt)

Tuổi thọ thiết bị tốt hơn (do điện áp ổn định)

Giảm nhiệt và tổn thất trong cáp

Tuân thủ các yêu cầu về hệ số công suất tiện ích

Tóm tắt, hãy coi Máy phát điện Var tĩnh như một thiết bị trợ giúp thông minh trong hệ thống điện của bạn. Nó giữ cho nguồn điện của bạn “sạch” và hiệu quả bằng cách điều chỉnh sự mất cân bằng, để bạn tiết kiệm tiền và bảo vệ thiết bị của mình.



6. Lợi ích chính của việc sử dụng Máy tạo Var tĩnh (SVG)

(1) Hệ số công suất được cải thiện

Duy trì hệ số công suất gần bằng 1.0, tự động.

Tránh bị phạt từ các công ty tiện ích vì hệ số công suất thấp.

Đảm bảo sử dụng hiệu quả năng lượng điện.

(2) Giảm dòng công suất phản kháng

Loại bỏ hoặc giảm đáng kể lượng công suất phản kháng trong hệ thống.

Giải phóng công suất trong máy biến áp và dây cáp thực tế (tích cực) quyền lực.

Ít sinh nhiệt và mất năng lượng trong hệ thống.

(3) Hiệu suất thiết bị nâng cao

Ổn định điện áp, giảm căng thẳng cho động cơ, ổ đĩa, và thiết bị nhạy cảm.

Tăng tuổi thọ của các bộ phận điện bằng cách giảm hao mòn.

Giảm thiểu sự phiền toái của việc ngắt cầu dao và các thiết bị bảo vệ.

(4) Thời gian thực, Bù động

Trả lời tính bằng mili giây, nhanh hơn nhiều so với các dàn tụ điện hoặc lò phản ứng truyền thống.

Thích ứng ngay lập tức với việc thay đổi tải—lý tưởng cho các thiết bị công nghiệp nặng hoặc đa dạng (VÍ DỤ., thợ hàn, Cần cẩu, Thang máy).

(5) Tiết kiệm chi phí

Giảm hóa đơn tiền điện bằng cách cải thiện hệ số công suất và giảm tổn thất năng lượng.

Trì hoãn hoặc tránh nhu cầu nâng cấp máy biến áp hoặc cáp.

Giúp đạt được sự tuân thủ các mã lưới và tiêu chuẩn tiện ích.

(6) Hiệu quả năng lượng & Tính bền vững

Giúp giảm lượng khí thải carbon tổng thể bằng cách giảm năng lượng lãng phí.

Hỗ trợ chứng nhận công trình xanh và hiệu quả năng lượng (VÍ DỤ., LEED).

(7) Tích hợp dễ dàng

Tương thích với hệ thống điện áp thấp và trung thế.

Có thể được cài đặt song song, mà không sửa đổi thiết bị hiện có.

Tóm tắt, sử dụng Máy tạo Var tĩnh mang lại một giải pháp thông minh, nhanh, và cách tiết kiệm năng lượng để quản lý công suất phản kháng, ổn định hệ thống điện của bạn, và tiết kiệm chi phí—đồng thời cải thiện độ tin cậy và tính bền vững.



7. Kho xưởng Giao hàng nhanh

8. Dây chuyền sản xuất đồng xe

9. Video
