Projektbeschreibung
Bevor die dezentrale Photovoltaikanlage ans Netz angeschlossen wurde, Der Leistungsfaktor entsprach am Ende des Monats im Wesentlichen dem Standard. Jedoch, nachdem die dezentrale Photovoltaikanlage ans Netz angeschlossen wurde, Der Leistungsfaktor am Monatsende war niedriger und die Stromregulierungsgebühr höher.
Projektanalyse
Mit der Modernisierung und Entwicklung der Photovoltaik-Stromerzeugungstechnologie, Immer mehr Fabrikanwender entscheiden sich für die dezentrale Photovoltaik-Stromerzeugung, Nutzung der Dachfläche der Fabrik zur Installation von Photovoltaik-Stromerzeugungskomponenten, Erzeugung von Strom vor Ort für die Produktion, und Übernahme der Strategie der Eigenerzeugung und Eigennutzung sowie der Einspeisung überschüssigen Stroms ins Netz. Wenn der lokale Stromverbrauch gedeckt ist, Der überschüssige Strom der Photovoltaik-Stromerzeugungsanlage wird gewinnbringend ins Netz eingespeist.
Im Rahmen der Strategie der Eigenerzeugung und Eigennutzung von überschüssigem Strom und Netzanbindung:
1. Wenn das dezentrale Photovoltaikkraftwerk Strom erzeugt, Der anfängliche Leistungsfaktor der Photovoltaikanlage beträgt 1, und es enthält keine Blindleistung.
2. Wenn sich die Leistungslast im Produktionsbetrieb befindet, es muss durch Blindleistung unterstützt werden.

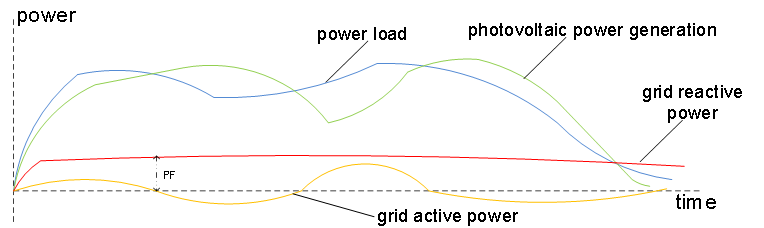

Es ist ersichtlich, dass die Stromerzeugung dezentraler Photovoltaik-Stromerzeugungssysteme allmählich zunimmt, bei Eigenerzeugung und Eigennutzung, und der überschüssige Strom wird an das Netz angeschlossen, die von der Anlage aus dem Netz entnommene Wirkleistung nimmt ab, Die entnommene Blindleistung wird jedoch weiterhin vollständig aus dem Netz entnommen, Dadurch nähert sich die Wirkleistung auf der Netzseite des Systems an 0. Vorausgesetzt, die Blindleistung bleibt unverändert:
1. Gehen Sie davon aus, bevor die Photovoltaikanlage ans Netz angeschlossen wird, Die aus dem Netz bezogene Wirkleistung beträgt 10,000 und die Blindleistung ist 4,000；
Nach Berechnung, Der Leistungsfaktor am Ende des Monats kann die Bewertungsanforderungen erfüllen und es wird entsprechende Belohnungen geben.
2. Nachdem das Photovoltaiknetz angeschlossen ist, die aus dem Netz bezogene Wirkleistung wird auf reduziert 4000, und die Gesamtblindleistung ist 4000.
Nach Berechnung, wenn der Leistungsfaktor am Monatsende nicht der Norm entspricht, Es fällt eine Leistungsanpassungsgebühr an. Der Systemleistungsfaktor PF nimmt ab, wenn sich die Leistung des Photovoltaik-Stromerzeugungssystems ändert, Dies führt dazu, dass die Leistungsfaktorbewertung des Energieversorgungsunternehmens den Standard nicht erfüllt, Dies führt zu einer Geldstrafe für die Leistungsanpassung.(Allgemein, 10kV-Abzweige erfordern einen Leistungsfaktor cosφ größer als 0.9, keine Geldstrafe und entsprechende Belohnungen.)
Gleichzeitig, das sollte beachtet werden: Der Stromverbrauch im System ist nicht konstant, wird aber schwanken; Auch die Stromerzeugungsleistung des dezentralen Photovoltaik-Stromerzeugungssystems ist nicht konstant; Die Überlagerung der beiden Schwankungen führt dazu, dass die vom Stromnetz bereitgestellte Wirkleistung drastische Änderungen und häufige Schwankungen aufweist, Dies stellt einen strengeren Test für die Reaktionsgeschwindigkeit und Kompensationskapazität des Blindleistungskompensationsschranks im System dar.
Lösung
Ziel dieser Lösung ist es, den Leistungsfaktor der Leistungsbewertung auf der Netzseite des Benutzers zu erfüllen.
Nachdem das verteilte Photovoltaik -Stromerzeugungssystem verbunden ist, Die Wirkleistung des Eingangsschranks auf der Netzseite der Anlage schwankt häufig und komplex, und die Blindleistung der Lastausrüstung wird durch den Original-Blindkompensationsschrank kompensiert, aber es gibt immer noch eine gewisse Vergütungslücke, und das Netz muss für einen Ausgleich sorgen.
Nachdem der Photovoltaikstrom angeschlossen ist, der vom Netz vor Ort genutzte Wirkstrom wird reduziert:
Systemleistungsfaktor
Es ist ersichtlich, dass die Blindleistung Q umso kleiner ist, desto größer ist der System-PF. Wenn Q=0, Dann
daher, in diesem Fall, Die Blindleistungskompensation der Anlage des Nutzers wird durchgeführt, und unser statischer VAR-Generator (Svg) dient zur Kompensation der Blindleistung im System.

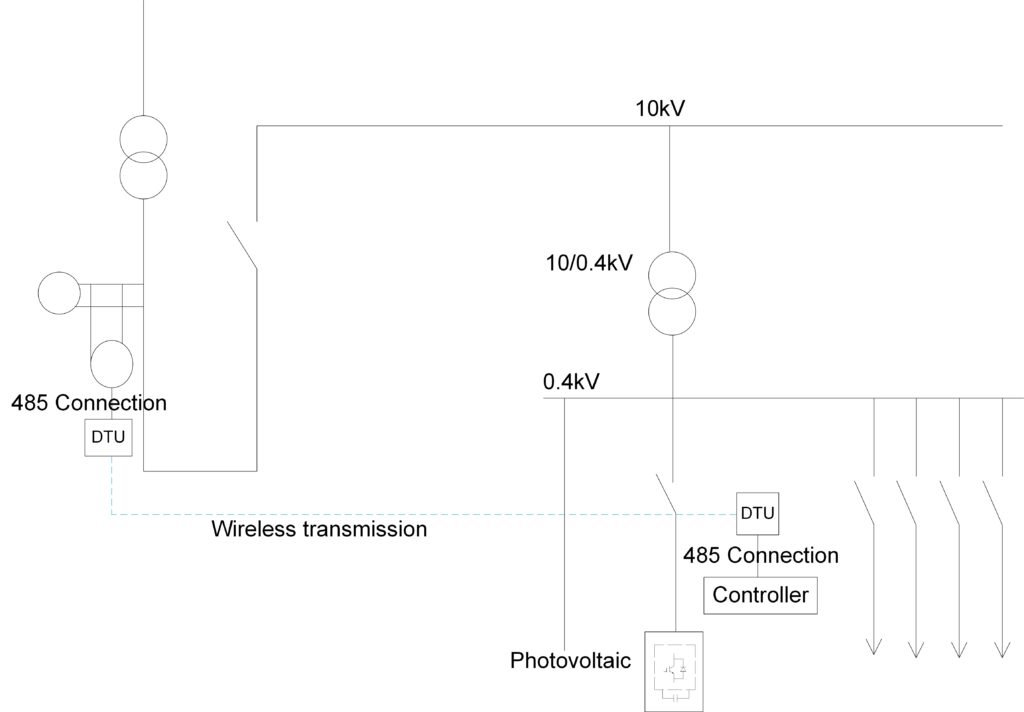

Installationsort
Wir empfehlen die Verwendung einer Hochspannungszähler-Abtastung über MODBUS-RTU/MODBUS-TCP, um Daten zur Kompensation zu übertragen. Diese Lösung ist genauer als die Transformatorabtastung und hat einen besseren Kompensationseffekt.

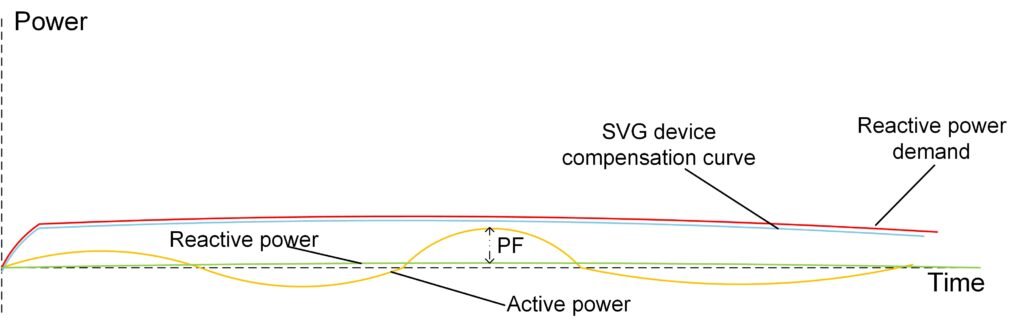

Nach der Verwendung des statischer VAR-Generator (Svg) Vorrichtung zur Kompensation, Die vom Stromnetz an den Benutzer bereitgestellte Blindleistung wird innerhalb der Mindestauflösung des Messgeräts gesteuert. Zu diesem Zeitpunkt, unabhängig von der Änderung der Wirkleistung, die das Stromnetz dem Nutzer zur Verfügung stellt, der Leistungsfaktor des Benutzers (Pf) wird auf einem hohen Niveau bleiben.
Das Gesamtvergütungssystem verfügt über eine Vier-Quadranten-Vergütung, ein Kompensationsbereich von 1~(-1), kapazitiv, induktiv, und reaktive bidirektionale Kompensation, und Echtzeitkonvertierung, um den besten Kompensationseffekt sicherzustellen.
